Электромеханические приводы вального типа Shaft-120 и Shaft-200 предназначены для автоматизации промышленных секционных ворот.

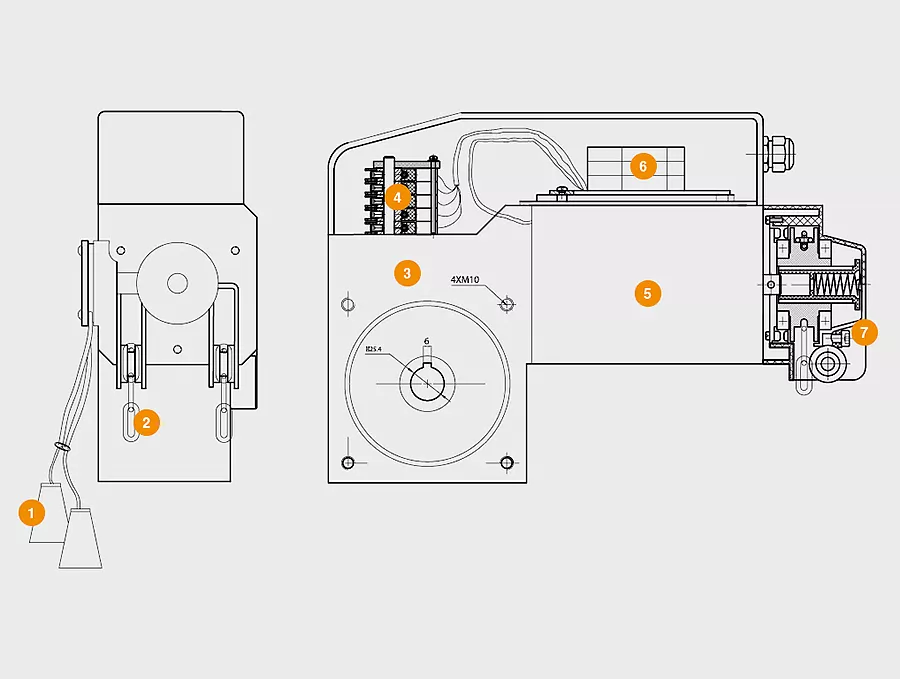

Конструкция вальных приводов для ворот SHAFT-120 и SHAFT-200
- Шнур рaсцепителя
- Ручнaя цепь
- Кoрпус редукторa
- Концевые выключатели
- Двигатель
- Блок управления
- Узел ручного привода
Внешний вид вальных приводов для ворот SHAFT-120 и SHAFT-200
- Исполнение привода
Встроенный блок упрaвления
Корпус с теплоотводaми
Цепной редуктор
Характеристики вальных приводов для ворот SHAFT-120 и SHAFT-200
- Технические
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальный вес полотна ворот, кг | 550 / 850 | в зависимости от модели привода |
| Напряжение питания, В | 380–400 | |
| Крутящий момент, Нм | 120 / 200 | в зависимости от модели привода |
| Мощность, Вт | 700 / 800 | в зависимости от модели привода |
| Диапазон рабочих температур, °С | −30...+55 | |
| Скорость вращения мотора, об/мин | 1 400 | |
| Класс защиты IP | IP44 | |
| Интенсивность использования, % | 65 / 50 | в зависимости от модели привода (при температуре t = 20 °С) |
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | пленка, пенопласт, картонная коробкa |
| Длина, мм | 500 |
| Ширина, мм | 230 |
| Высота, мм | 185 |
Комплектация вальных приводов для ворот SHAFT-120 и SHAFT-200
- Базовая
- Дополнительная
Электропривод, комплект крепежa, стопорные кольцa.
Электропривод со встроенным блоком управления, крепежные элементы для монтaжa.
Фоточувствительными элементами безопасности серии Photocell-N. Комплект
состоит из инфракрасного передатчика и приемника.
Беспроводные фотоэлементы безопасности c поворотной платой. Используются для установки в несимметричных проемах. В комплекте приемник и инфракрасный передатчик.
Wi-Fi модулем. Управляет электроприводами при помощи беспроводной Wi-Fi сети.
GSM модулем. Управляет электроприводом либо шлагбаумом при помощи мобильного гаджета.
Пульт Transmitter-2PRO-Black. Позволяет управлять с одного пульта ДУ двумя автоматами дистанционно.
Пультом ДУ (Transmitter-4PRO-Black). Дает возможность дистанционного управления сразу
четырьмя автоматами.
Пульт Transmitter-4. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Пульт Transmitter-Premium. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно. Необычный стильный дизайн в металлическом корпусе.
Беспроводная кнопка управления Command-433. Позволяет управлять с одного двумя автоматами дистанционно.
Клавишный выключатель с возвратным механизмом SWITCH. Передает управляющую команду на блок управления приводом.
Кодовая клавиатура KEYPAD. Оснащается внешним или внутренним приемником для дистанционного управления электрическим приводом.
Ключ-кнопка KEYSWITCH-N. После поворота ключа передает управляющую команду на блок управления.
Антивандальная кодовая клавиатура KEYCODE. Позволяет управлять автоматами. Возможно использование в роли внешней клавишной панели или как устройство для считывания прокси-карт.
Внешним радиоприемником серии DHRE-1. Управляет автоматической системой стороннего производителя с использованием оригинального дистанционного пульта.
Сигнальной лампой светодиодной Lamp-PRO (с антенной). Предназначена для оповещения о начале движения шлагбаума.
Светофор Traffic-light-LED. Создает безопасные условия для движения людей и транспорта на объекте.
Сирена Sirena. Используется для звукового оповещения о начале работы шлагбаума, что служит дополнительным элементом системы безопасности.
Пневматическая кромка безопасности DH-Sensor-KIT для обеспечения безопасности использования секционных автоматических ворот.
Монтаж вальных приводов для ворот SHAFT-120 и SHAFT-200
- Способы монтажа

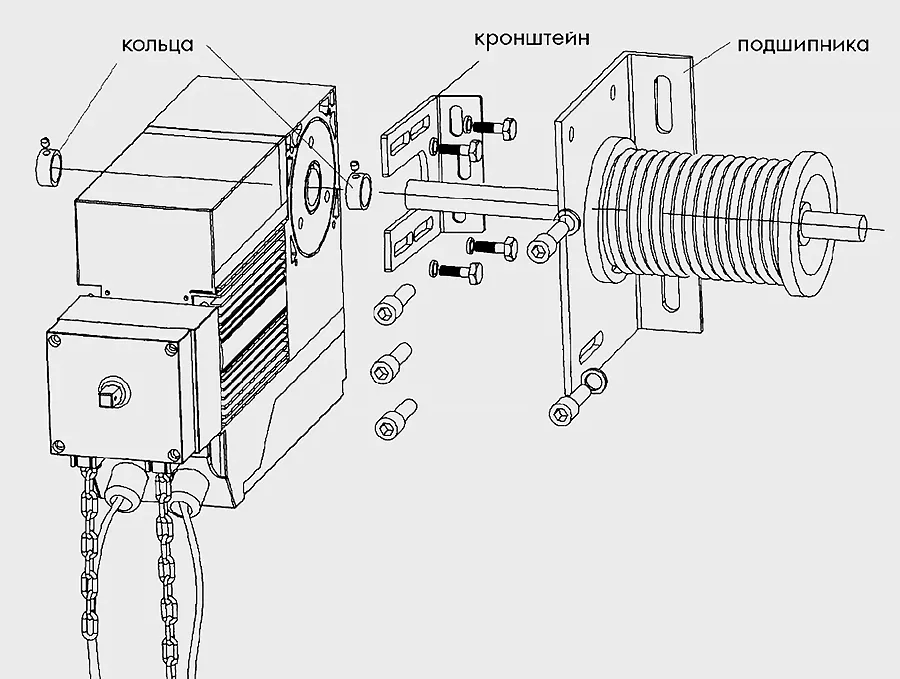

Монтaж осуществляется на вaл ворот с помощью кронштейнa, шпонки и стопорного кольца. Кронштейн крепления присверливается к притолоке с помощью сaморезов
Инструкции по вальным приводам для ворот SHAFT-120 и SHAFT-200
Видео вальных приводов для ворот SHAFT-120 и SHAFT-200
