Стандартной серии DHOUS

Готовые решения

  • Стандартной серии DHOUS DoorHan
Перегрузочный тамбур DoorHan DHOUS 3400x3400 черный
Перегрузочный тамбур DoorHan DHOUS 3400x3400 черный
черный RAL 9005, DHOUS
563892.001
507502.81
Цена:
563 892 руб.
507 502.80 руб.
Заказать
Черный перегрузочный тамбур DoorHan DHOUS 3400x3400
Черный перегрузочный тамбур DoorHan DHOUS 3400x3400
черный RAL 9005, DHOUS
563892.001
507502.81
Цена:
563 892 руб.
507 502.80 руб.
Заказать
Перегрузочный тамбур DoorHan белого цвета 3000x3000
Перегрузочный тамбур DoorHan белого цвета 3000x3000
белый RAL 9003, DHOUS
563894.001
507504.61
Цена:
563 894 руб.
507 504.60 руб.
Заказать
Тамбур DoorHan перегрузочный серии DHOUS 3200x3200
Тамбур DoorHan перегрузочный серии DHOUS 3200x3200
белый RAL 9003, DHOUS
563892.001
507502.81
Цена:
563 892 руб.
507 502.80 руб.
Заказать
Черный перегрузочный тамбур DoorHan 3000x3200
Черный перегрузочный тамбур DoorHan 3000x3200
черный RAL 9005, DHOUS
563886.001
507497.41
Цена:
563 886 руб.
507 497.40 руб.
Заказать
Тамбур перегрузочный стандартной серии DoorHan DHOUS синий 3000x3000
Тамбур перегрузочный стандартной серии DoorHan DHOUS синий 3000x3000
синий RAL 5005, DHOUS
563885.001
507496.51
Цена:
563 885 руб.
507 496.50 руб.
Заказать
Тамбур перегрузочный стандартной серии DoorHan DHOUS черный 3000x3000
Тамбур перегрузочный стандартной серии DoorHan DHOUS черный 3000x3000
черный RAL 9005, DHOUS
563889.001
507500.11
Цена:
563 889 руб.
507 500.10 руб.
Заказать

Перегрузочные тамбуры серии DHOUS призваны поддерживать микроклимат внутри помещения, а также сэкономить внутреннее пространство. Благодаря универсальности, данное оборудование будет актуально не только для малых складов, но и для крупных логистических центров. Устанавливается снаружи помещения.

Преимущества применения:

  • экономия места;
  • соблюдение температурного режима;
  • возможность организовать перпендикулярную парковку грузового автомобиля к зданию.



Больше информацииМеньше информацииarrow-right-blue

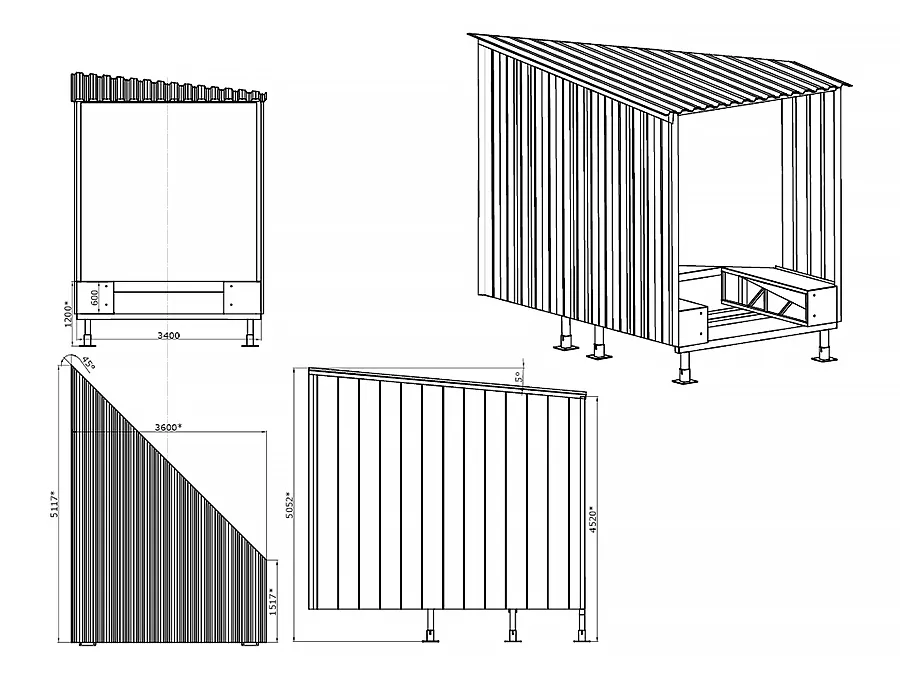

Конструкция перегрузочных тамбуров DHOUS

  1. Стена
  2. Опоры
  3. Крыша
  4. Ферма

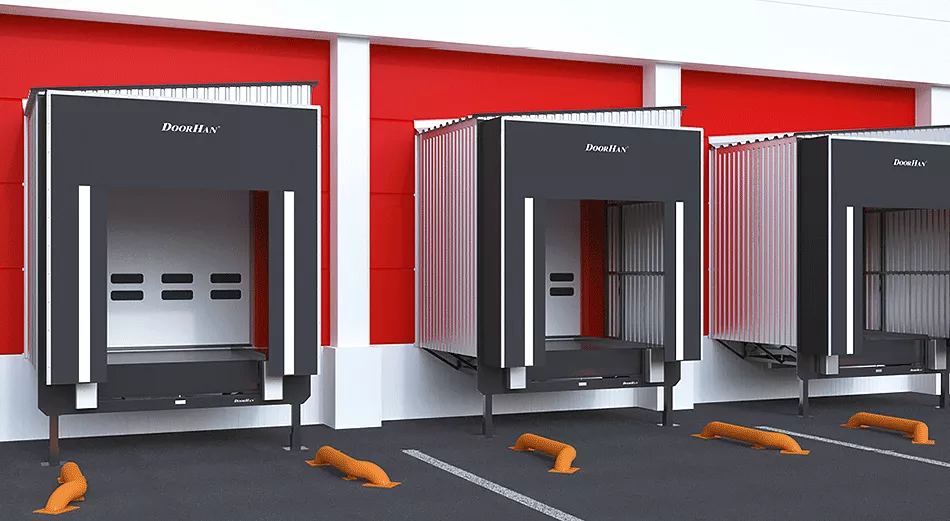

Внешний вид перегрузочных тамбуров DHOUS
  • Цвет каркаса и фермы
  • Цвет стен
RAL 5005 синий RAL 5005 синий
RAL 9005 черный RAL 9005 черный
RAL 9003 белый RAL 9003 белый
RAL 5005 синий RAL 5005 синий
RAL 7004 серый RAL 7004 серый
RAL 3000 красный RAL 3000 красный
Характеристики перегрузочных тамбуров DHOUS
  • Технические
  • Размеры
  • Упаковка
Параметр Значение Примечание
Максимальная высота, м 6,6
Максимальная длина, м 7,648
Минимальная высота, м 3,7
Минимальная длина, м 2,03
Ширина, мм 2 800–3 600
Снеговая нагрузка, кг/м² 100
Цвет RAL 9005 (черный), RAL 5005 (синий) стандартные цвета фермы и каркаса, любой другой цвет (опционально)
Цвет RAL 9003 (белый), RAL 5005 (синий), RAL 7004 (серый), RAL 3000 (красный) стандартные цвета стен, любой другой цвет (опционально)
Цвет RAL 7038 (серый) RAL 7038 (серый)
Параметр Показатель
Ширина конструкции, м 2,8–3,6
Высота конструкции, м 3,7–6,6
Длина конструкции, м 2,030–7,648
Упаковка в картон Характеристики упаковки
Длина, мм тумбы (зависит от длины ур. платформы) — 2 000–4 500;
опоры — 2 800–3 600;
треугольники — 2 800–3 600;
каркас — 6 536 (мах);
доборные элементы — 2 500;
стены — 5 962 (мах);
крыша — 7 788 (мах)
Ширина, мм тумбы — 785 (мах);
опоры — 300;
треугольники — 3 400;
каркас — 500 (мах);
доборные элементы — 200;
стены — 2 400 (мах);
крыша — 1 100
Высота, мм тумбы — 800 (мах);
опоры — 550 (мах);
треугольники — 200;
каркас — 500 (мах);
доборные элементы — 200;
стены — 50;
крыша — 150 (мах)
Состав тумбы, опоры, треугольники, каркас, доборные элементы, стены, крыша, коробка с комплектацией
Описание стены из сэндвич-панелей перегрузочного тамбура стандартной серии поставляются в разборном виде и собираются на объекте при монтаже
Комплектация перегрузочных тамбуров
  • Базовая
  • Дополнительная
Стены и крыша
Стены — сэндвич-панели, у которых внутри и снаружи покрытие одинакового цвета RAL 9003. Материал крыши — оцинкованные профилированные листы С44.
Выступ пандуса

Исполнение в плотную к зданию - 0 мм.

Бампер
Исполнение по любой тип бампера
Без стен и крыши
Исполнение без крыши и стен
Пандус
Исполнение для зданий, где пандус выступает относительно стены здания на 1—500 миллиметров.
Утепление
Утепление крыши тамбура сэндвич-панелями.
Исполнение стен из профлиста С20
Исполнение стен из профлиста С20 в 4 стандартных расцветках: белый, синий, серый или красный.
Исполнение стен из любого профлиста
Возможно исполнение стен из любого профлиста. Цвет подбирается по образцу, предоставленному заказчиком.
Резиновый бампер 250 × 250 × 100 мм
Резиновый бампер стандартный (BR250×250×100). Метод установки и размеры описаны в главе «Документация». Данная конструкция предназначена для осуществления безопасного подъезда транспортных средств с целью предотвращения механических повреждений стен.
Базовый резиновый бампер 450 × 250 × 100 мм
Базовый резиновый бампер 450 × 250 × 100 мм (BR450×250×100). Исключает механические повреждения стен при подъезде транспорта в плотную к зданию. Используется при кузове, который выше пандуса.
Резиновый бампер консольного типа 510 × 250 × 330 мм
Консольный резиновый бампер (BRC510×250×330). Конструкция предназначена для безопасного подъезда автотранспорта с целью предотвращения механических повреждений стен. С установочными размерами можно ознакомиться в главе «Документация». Используется в том случае, когда кузов автотранспортного средства располагается выше края пандуса.
Резиновый подвижный бампер 610 × 250 × 175 мм
Резиновый подвижный бампер 610 × 250 × 175 мм (BRM610×250×175). Модель сделана на базе другого бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Подвижность элемента делает его более устойчивым к износам. Во время погрузочно-разгрузочных работ он следует за движениями грузовой машины вверх и вниз соответственно.
Резиновый подвижный бампер 600 × 364 × 110 мм

Резиновый бампер подвижный (BRM600×364×110). Подвижная конструкция повышает износоустойчивость изделия. В момент процесса погрузки-разгрузки устройство следует за направлением движения грузовой автомашины. Данная модель может быть установлена только на платформы с выдвижной панелью, длиной до 100 сантиметров.

Бампер со стальной рабочей накладкой 465 × 250 × 165 мм

Бампер со стальной накладкой (BRSP (16)465×250×165). Со всеми установочными размерами можно ознакомиться в подразделе «Документация». Устройство включает в себя две составные части:

•        амортизирующий наполнитель (бампер резиновый);

•        стальную пластину, которая защищает конструкцию с внешней стороны.

Бампер со стальной рабочей накладкой и датчиком парковки 465 × 250 × 165 мм
Бампер со стальной рабочей накладкой 465 × 250 × 165 мм (BRSP(16)465×250×165S) толщиной 16 мм и датчиком парковки. Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция состоит из трех частей:
  1. Амортизирующего наполнителя (резинового бампера)
  2. Стальной пластины, защищающей бампер с внешней стороны
  3. Датчика парковки, который отвечает за безопасную стыковку грузового автомобиля и используется в системе только с парковочным радаром
Бампер с демпферной вставкой 500 × 255 × 205 мм

Бампером резиновым (BS500×255×205). Имеет в своей конструкции демпферную ставку. Изделие является гибридной конструкцией, включающей в себя преимущества двух предыдущих моделей: подвижного типа и с металлической вставкой. Устройство состоит из нескольких основных частей:

•        Держателя;

•        вставки демпферной на основе резиновой крошки;

•        прочной стальной крышки (передвигается вслед за кузовом автотранспортного средства).

Данный вид бампера может использоваться только совместно с платформами уравнительными, имеющими выдвижную аппарель длиной один метр.

Бампер с демпферной вставкой 800 × 255 × 205 мм
Бампером резиновым (BS800×255×205). Сборная конструкция, которая объединяет в себе преимущества двух моделей: подвижного типа и с металлической вставкой. Устройство состоит из нескольких основных частей:

•        Держателя;

•        вставки демпферной на основе резиновой крошки;

•        прочной стальной крышки (передвигается вслед за кузовом автотранспортного средства).

Данный вид бампера может использоваться только совместно с платформами уравнительными, имеющими выдвижную аппарель длиной один метр.

Со всеми установочными размерами можно ознакомиться в главе «Документация» технического паспорта изделия.

Светодиодный светильник с кронштейном
Светильник, светодиодный на кронштейне. Предназначен для дополнительного освещения пространства дока.
Монтаж перегрузочных тамбуров DHOUS
  • Способы монтажа
  • Конструктивные решения

На металлические пластины.

Устанавливается на заранее подготовленные закладные элементы 400х400 мм.

На стены.

Подойдут стены, выполненные из кирпича, бетона, сэндвич-панелей, толщина которых 50-200 мм либо дерева.

Модель тамбура DHOUS 90. Тамбур перегрузочный прямой (90°) стандартной серии под уравнительную платформу с поворотной и выдвижной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
A°. Угол примыкания к зданию склада 90°
Hd, мм Ширина герметизатора 2 800–3 600
Bd, мм Высота герметизатора 2 800–4 900
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая

Модель тамбура DHOUS 60. Тамбур перегрузочный косой (60°) стандартной серии под уравнительную платформу с поворотной и выдвижной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
A°. Угол примыкания к зданию склада 60;
повернут вправо или влево
(вид изнутри здания на улицу)
Hd, мм Ширина герметизатора 2 800–3 600
Bd, мм Высота герметизатора 2 800–4 900
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая

Модель тамбура DHOUS 45. Тамбур перегрузочный косой (45°) стандартной серии под уравнительную платформу с поворотной и выдвижной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
A°. Угол примыкания к зданию склада 45;
повернут вправо или влево
(вид изнутри здания на улицу)
Hd, мм Ширина герметизатора 2 800–3 600
Bd, мм Высота герметизатора 2 800–4 900
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая

Модель тамбура DHOUS 30. Тамбур перегрузочный косой (30°) стандартной серии под уравнительную платформу с поворотной и выдвижной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
A°. Угол примыкания к зданию склада 30°;
исполнение 1 — повернут вправо,
исполнение 2 — повернут влево
(вид изнутри здания на улицу)
Hd, мм Ширина герметизатора 2 800–3 600
Bd, мм Высота герметизатора 2 800–4 900
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
Инстуркции по перегрузочному тамбуру DHOUS
Условия эксплуатации перегрузочных тамбуров DHOUS
  • необходимо периодически осуществлять осмотр на возможные повреждения и проводить обслуживание, чтобы сохранить долгий срок службы и надежную бесперебойную работу;
  • держать в чистоте тамбур, герметизатор, уравнительную платформу и территорию места стыковки, чтобы правильно позиционировать транспорт;
  • следить за скоростью парковки - не более 1 км/ч;
  • исключить вероятность наезда на тумбы тамбура. Транспорт должен двигаться только по крышке уравнительной платформы и треугольникам тамбура;
  • периодически осуществлять осмотр бамперов, которые установлены на тамбуре. Их толщина должна быть более 50 мм. В противном случае, необходимо приостановить работу тамбура и заменить бампер.
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Для чего применяются перегрузочные тамбуры?
arrow
Благодаря тому, что перегрузочные тамбуры вынесены за пределы здания, их использование позволяет сохранять микроклимат и экономить пространство складских помещений, а также защищать груз от климатических факторов. Они незаменимы в местах, где необходимо максимально задействовать складские площади, где предъявляются повышенные требования к температурному режиму, а также там, где невозможна парковка грузовых автомобилей перпендикулярно зданию.
Какой тамбур лучше выбрать?
arrow
Выбор типа перегрузочного тамбура зависит от условий, в которых будут проводиться перегрузочные работы, а также от типа дополнительной установки уравнительной платформы и типа материала стен тамбура. Более подробно читайте в статье.
На сколько надежны перегрузочные тамбуры?
arrow
Проем может быть абсолютно любого размера, т.к. ворота изготавливаются по вашему индивидуальному размеру.
Из каких материалов могут быть изготовлены стены тамбура?
arrow
Стены могут быть изготовлены из сэндвич-панелей (энергоэффективное решение) и из профлиста (экономичное решение).
Можно ли использовать перегрузочные тамбуры в отрицательных температурах?
arrow
Да, можно. Перегрузочное оборудование DoorHan работает при отрицательных температурах: вплоть до -20 °C.
