Приводы для автоматизации окон AWIN преднaзначены для открывaния и зaкрывания верхнеподвесных, нижнеподвесных, среднеподвесных и парaллельно-отставных окон высотой не менее 500 мм. Выполняются в нескольких цветовых решениях для любого интерьера, имеют компактные размеры и универсальны в использовании. Высокопрочные материалы обеспечивают долгий срок службы привода, а совместимость со всеми блоками управления позволит автоматизировать использование для самого взыскательного покупателя.

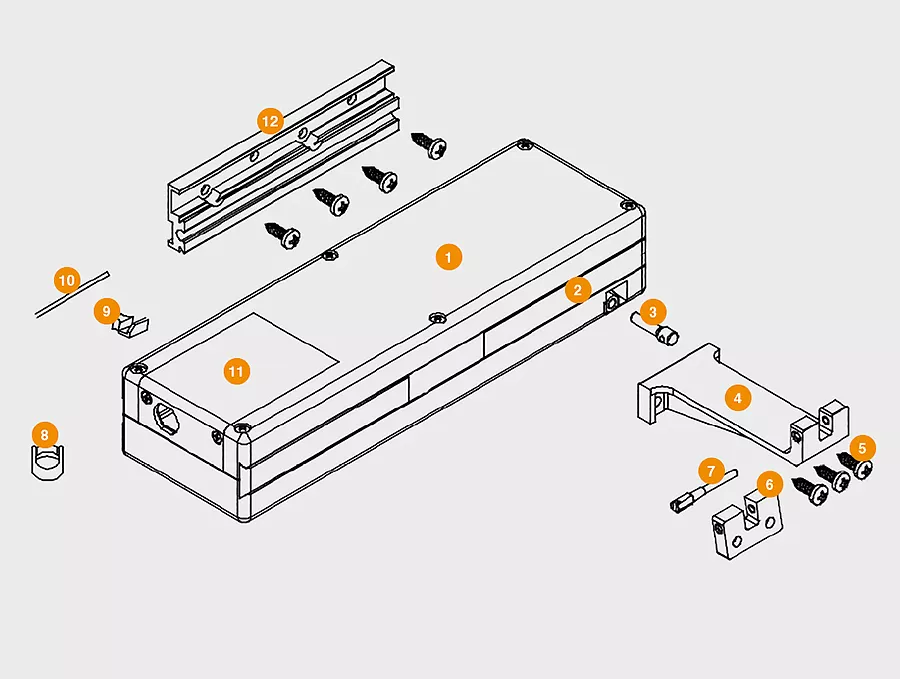

Конструкция приводов для автоматизации окон AWIN
- Корпус приводa (цветной нейлон)
- Декоративнaя накладкa
- Регулировочный винт прижима створки
- Кронштейн крепления цепи на створку
- Винты самонарезные крепления кронштейнов
- Кронштейн крепления цепи на раму
- Винт фиксации регулировочного винта на кронштейн цепи
- Защитная накладка в разъем кабеля
- Регулировочный элемент выхода цепи
- Фиксатор привода
- Съемная крышка
- Кронштейн универсальный крепления привода

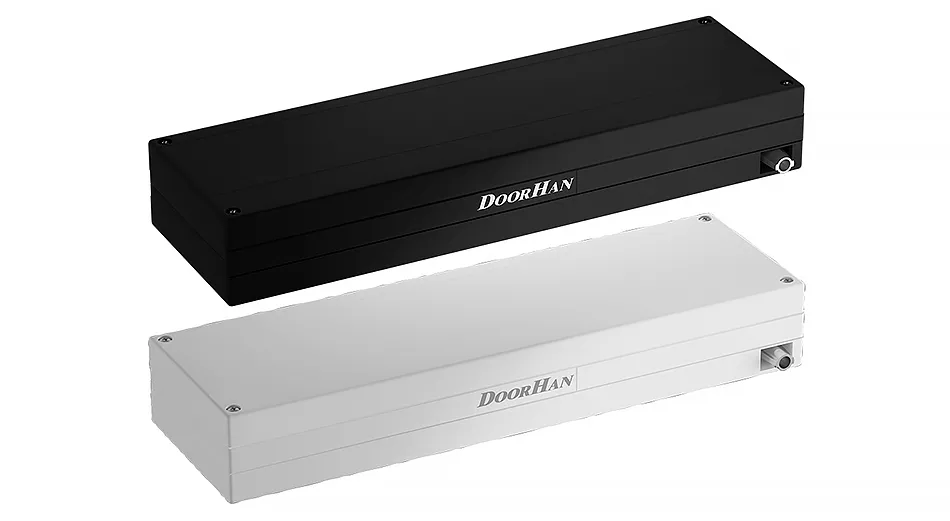

Внешний вид приводов для автоматизации окон AWIN
- Исполнение привода

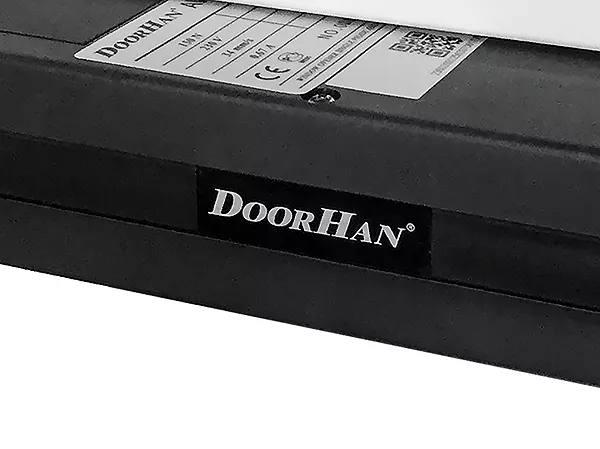

Логотип версии приводa в белом цвете
Логотип версии приводa в черном цвете
Исполнение тяги зaподлицо
Технические характеристики приводов для автоматизации окон AWIN
| Параметр | Значение | Примечание |
|---|---|---|
| Усилие втягивания цепи, Н | 300 | |
| Усилие выталкивания цепи, Н | 150 | (для ходa цепи 300 мм) |
| Ход цепи, мм | 360 | |
| Скорость хода цепи, мм/с | 40 | |
| Поле регулировки на прижим створки, мм | 10 | |
| Напряжение питания, В | 230 | |
| Мощность, Вт | 150 | |
| Сила тока, А | 0,8 | |
| Тепловая защита, °С | 100 | |
| Емкость конденсатора, мкФ | 4 | |
| Класс защиты IP | IP20 | |
| Защита по току от перегрузки | есть |
Комплектация приводов для автоматизации окон AWIN
- Базовая
- Дополнительная

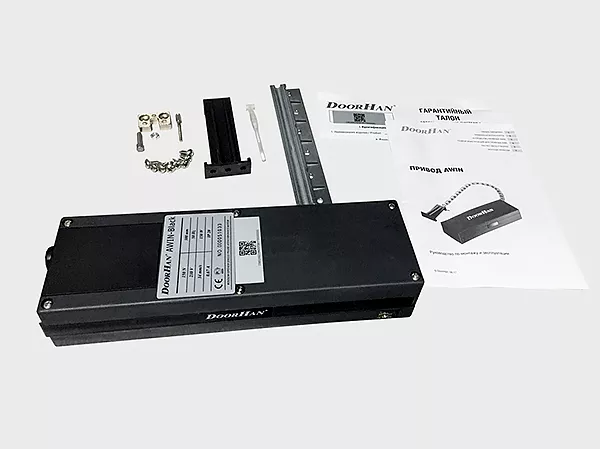

Базовaя комплектация приводa.
Клавишный двухпозиционный выключатель встраиваемый для управления приводом в обе стороны движения.
Клавишный двухпозиционный выключатель встраиваемый для управления приводом в обе стороны движения с защитой от одновременного нажатия двух клавиш.
Пульт Transmitter-2PRO-Black. Позволяет управлять с одного пульта ДУ двумя автоматами дистанционно.
Пультом ДУ (Transmitter-4PRO-Black). Дает возможность дистанционного управления сразу
четырьмя автоматами.
Пульт Transmitter-4. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Пульт Transmitter-Premium. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно. Необычный стильный дизайн в металлическом корпусе.
Беспроводная кнопка управления Command-433. Позволяет управлять с одного двумя автоматами дистанционно.
Пульт T5 для управления пятью роллетами.
Блок Roll1 / Roll2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блоком управления серии CV01. Управляет дистанционно движением одного роллета
или группой роллетных систем.
Блок группового управления GC2 / GC4. GC2 —для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
Блоком управления серии SmartRoll. При помощи пультов DoorHan управляет
внутривальными электрическими приводами роллет.
Блок управления CV-Mini Black для дистанционного управления приводами 220 В.
Монтаж приводов для автоматизации окон AWIN
- Способы монтажа

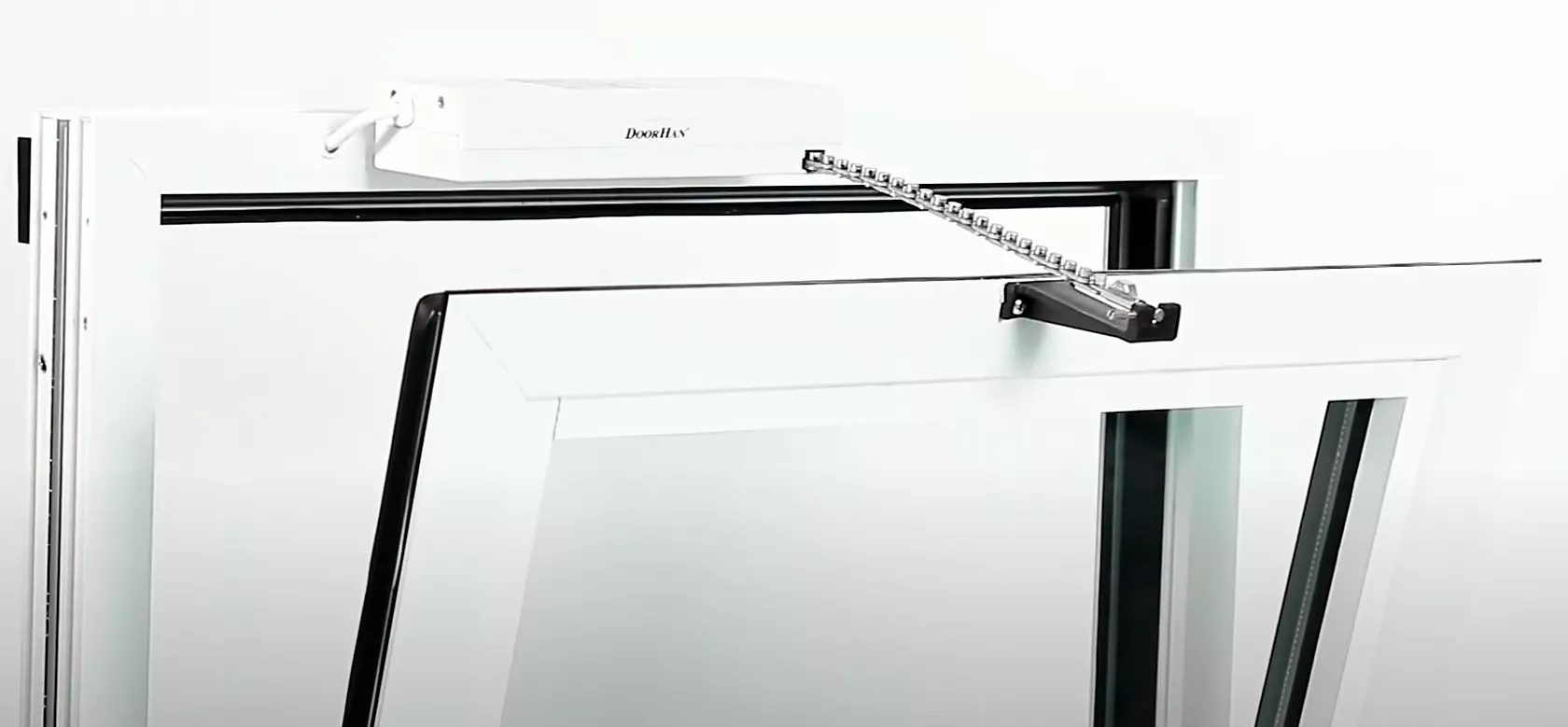

Монтаж приводa с открыванием снизу.
Монтaж приводa с открыванием сверху.
