Противодымные шторы Дорхан, 2000х2000
белый RAL 9003, DHSFP, электропривод
Цена:
64 457 руб.
58 011.30 руб.
Заказать
Конструкция предотвращает распространение дыма в соседние помещения, что позволяет организовать спокойную эвакуацию людей из горящего объекта. Противодымные шторы подойдут для различных промышленных объектов, поскольку они не дают угарному газу, ядовитым продуктам горения распространяться, а направляют их к системам дымоудаления.
Изделие покрыто специальным составом, способный справляться даже с самыми критическими ситуациями. Не стоит беспокоится за порчу внешнего вида - конструкция спрятана в короб, поэтому никак не повлияют на эстетику помещения/здания/проема.
Легко устанавливается в различные проемы и труднодоступные места.
Больше информацииМеньше информации
Конструкция противодымных штор
- Стальной короб
- Направляющая из стали
- Полотно
- Утяжелитель
Внешний вид противодымных штор
- Поверхности
- Цвета металлоконструкций
Гладкая
RAL 7004 серый
RAL 8014 коричневый
RAL 9003 белый
RAL 5005 синий
RAL 6005 зеленый
RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый
RAL 3000 красный
RAL 7016 антрацит
Без покраски из оцинкованной стали (стандартный)
Нестандартный цвет по карте RAL
Характеристики противодымных штор
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение | Примечание | |
|---|---|---|---|
| Противодымная штора E60 | Противодымная штора E120 | ||
| Предел огнестойкости, мин | не менее 60 | не менее 120 | |
| Материал | стеклоткань | кремнеземная ткань | |
| Толщина, мм | не менее 0,34 | не менее 0,72 | полотно шторы |
| Вес полотна, кг/м² | 0,5 | — | |
| Вес ворот в сборе, кг | не более 28 | не более 30 | штора в сборе при минимальных размерах |
| Вес ворот в сборе, кг | не более 225 | не более 230 | штора в сборе при максимальных размерах |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 1 000 до 6 000 |
| Высота проема, мм | от 1 000 до 6 000 |
| Притолока, мм | накладной монтаж — от 450 (при высоте проема до 2 200 мм); от 550 (при высоте проема от 2 200 до3 600 мм); от 650 (при высоте проема от 3 600 мм); встроенный — ограничений нет |
| Пристенки, мм | накладной монтаж — от 150; встроенный — ограничений нет |
Высота
Ширина
- —
- 1000
- 1100
- 1200
- 1300
- 1400
- 1500
- 1600
- 1700
- 1800
- 1900
- 2000
- 2100
- 2200
- 2300
- 2400
- 2500
- 2600
- 2700
- 2800
- 2900
- 3000
- 3100
- 3200
- 3300
- 3400
- 3500
- 3600
- 3700
- 3800
- 3900
- 4000
- 4100
- 4200
- 4300
- 4400
- 4500
- 4600
- 4700
- 4800
- 4900
- 5000
- 5100
- 5200
- 5300
- 5400
- 5500
- 5600
- 5700
- 5800
- 5900
- 6000
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Описание | Упаковка короба |
| Длина, мм | зависит от длины короба |
| Ширина, мм | 270 — для 200-го короба |
| Высота, мм | 200 — для 200-го короба |
| Описание | Упаковка направляющих и утяжелителя Полностью по всей длине оборачивают ВП-пленкой. Выступающие по торцам края пленки плотно заправляют по типу конверта, фиксируют стыки скотчем. Обматывают направляющие и утяжелитель скотчем по всей длине винтовой спиралью. Упакованные направляющие и утяжелитель укладывают вместе с коробом в сборный ящик (из фанеры) |
| Длина, мм | зависит от длины направляющих и утяжелителя |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Ящик (из фанеры) | |
| Длина, мм | Если B полотна > H полотна, то L ящика = B полотна + 235. Если B полотна < H полотна, то L ящика = H полотна + 85 |
| Ширина, мм | 495 — для 200-го короба |
| Высота, мм | 417 — для 200-го короба |
Комплектация противодымных штор
- Базовая
- Дополнительная
Полотно шторы.
Электрический привод.
Стальной короб.
Стальная боковая направляющая.
Утяжелитель.
4-канальный пульт 433 МГц (Transmitter 4).
Ключ-кнопка для управления воротами.
Кнопочный выключатель.
Блок управления.
Монтаж противодымных штор
- Подготовка объекта
- Способы монтажа
- Конструктивные решения

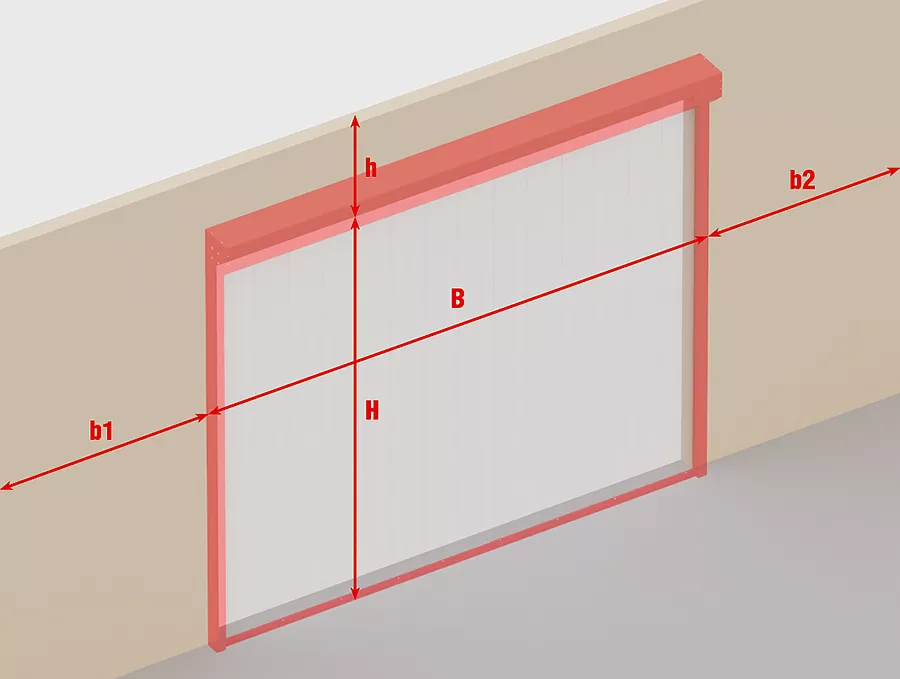

Перед началом установки производится замер. Каждое измерение необходимо проводить как минимум по 3 точкам. Это обеспечивает наилучшую точность при работе.
• общее расстояние от пола до верха проема (H);
• общее расстояние между краями проема (h);
• расстояние между краем (левым и правым) до препятствия (b1, b2).
В зависимости от выбранного способа монтажа, за конечное значение используются различные величины:
• накладной - Н и В максимальные, а h, b1, b2 - минимальные;
• встроенный - наоборот.
Накладной монтаж

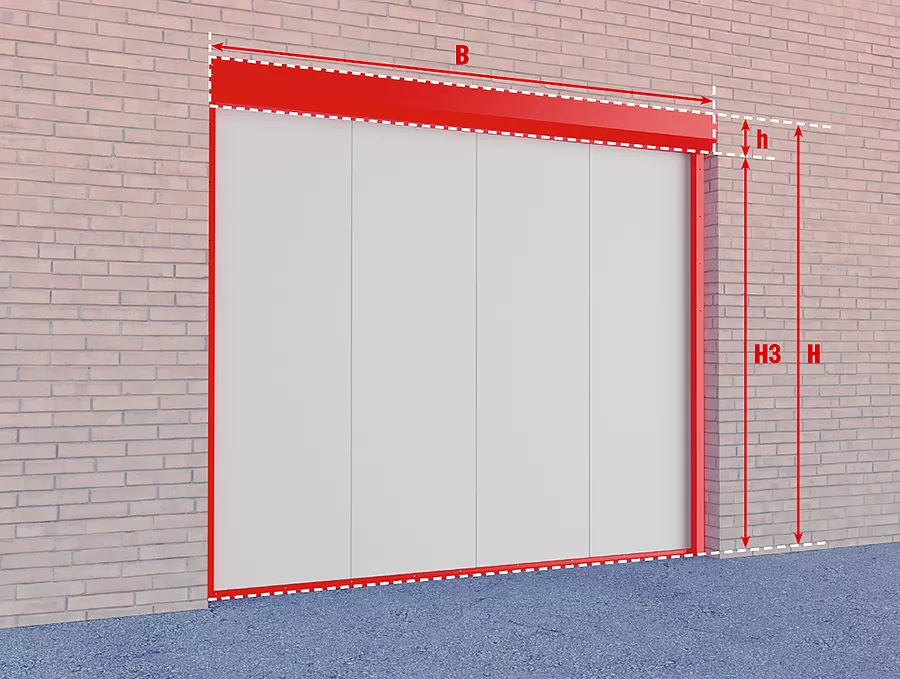

Встроенный монтаж
Встроенный монтаж
Основные размеры
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H3 + h |
| H3, мм Высота направляющих | H3 |
| B, мм Ширина проема | B |
| h, мм Высота короба | 200 в зависимости от размера конструкции |

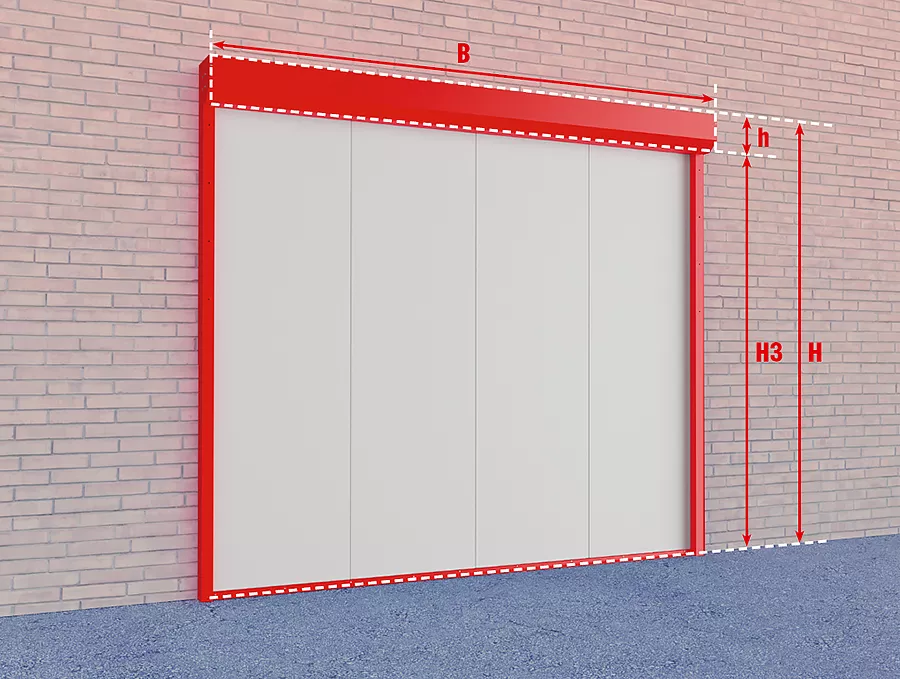

Накладной монтаж
Основные размеры
| Усл. обозначение, Наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| B, мм Ширина проема | B |
| L, мм Ширина всей конструкции | B + 162 |
| h, мм Высота короба | 200 в зависимости от размера конструкции |
Инструкции по противодымным шторам
Вопрос-ответ
Какие типы противопожарных штор существуют?
Существует два основных типа противопожарных штор:
- Противопожарные: предназначены для сдерживания огня в течение определенного периода времени, что позволяет людям эвакуироваться.
- Противодымные: предназначены для предотвращения распространения дыма и продуктов горения, что обеспечивает более безопасную эвакуацию.
Какие факторы следует учитывать при выборе противопожарных штор?
При выборе важно учитывать такие факторы, как уровень огнестойкости материала, механизм активации, возможность интеграции с системой аварийного управления зданием, а также эстетическую совместимость с интерьером здания.
Что обозначают классы EI?
Классы EI у противопожарных штор указывают на их способность ограничивать прохождение огня и дыма (E) и сохранять изоляцию от тепла (I) на определенный период времени. Число после EI показывает, сколько минут штора может выполнять эти функции в условиях стандартного пожарного испытания. Например, EI 60 означает, что штора сохраняет целостность и изоляцию в течение 60 минут.
Где обычно используют противопожарные шторы?
Они широко используются в торговых центрах, театрах, офисных зданиях, школах и других общественных или коммерческих помещениях для разделения пространств в случае пожара, создавая надежную преграду для огня и дыма.
Как работают противопожарные шторы?
Противопожарные шторы автоматически активируются в случае пожара и опускаются для создания преграды, которая ограничивает распространение огня и дыма, помогая сохранить структурную целостность объекта и обеспечивая время для эвакуации людей.
