- С выдвижной аппарелью DSM DoorHan

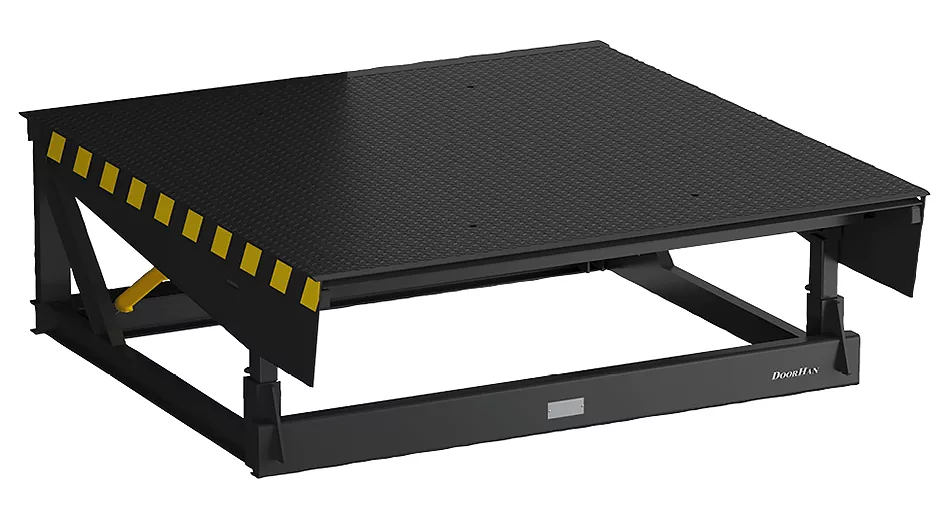

Доклевеллеры с выдвижной аппарелью DSM — эффективное оборудование для создания безопасных и удобных условий работы в перегрузочных зонах, где требуется обеспечить доступ автопогрузчику к кузову грузового автомобиля.
Серия уравнительных платформ DSM используется в случаях, когда требуется точно позиционировать аппарель в кузове машины либо требуется боковая загрузка машины. Аппарель состоит из сегментов, поэтому на складе без проблем обслуживают автомобили, которые по ширине меньше самого доклевеллера.
Контроль и управление платформой осуществляется по нажатию и удерживании соответствующей кнопки. Аналогичным образом она возвращается в исходное положение.
- Фронтальная ПВХ шторка
- Аппарель
- Цилиндр аппарели
- Подъемный цилиндр
- Гидравлический насос
- Крышка платформы
- Ферма
- Сигнальная желто-черная полоса
- Блок управления
- Цвета
- Поверхности
RAL 5005 синий
RAL 9005 черный
Чечевичное рифление
- Технические
- Размеры
| Параметр | Значение | Примечание |
|---|---|---|
| Длина, мм | 2 500, 3 000, 3 500, 4 000 | |
| Допустимая нагрузка, кг (кН) | 6 000 (60) / 10 000 (100) | |
| Максимальная точечная нагрузка, Н/мм² | 1,3 | верхний лист 8 мм |
| Максимальная точечная нагрузка, Н/мм² | 6,5 | верхний лист 10 мм |
| Мощность, Вт | 1100 | электропривод гидравлического насоса |
| Напряжение питания, В | 380, 3 фазы | |
| Напряжение питания, В | 24 | напряжение управления |
| Класс защиты IP | IP54 | |
| Класс очистки поверхности перед окраской | Sa 2 | |
| Толщина слоя краски не менее, мкм | 60 | |
| Диапазон рабочих температур, °С | от −20 до +50 | от −30 до −20 только при наличии опции «зимний пакет» |
| Количество подъемных цилиндров, шт. | 2 | |
| Рабочая жидкость | Mobil DTE10 EXCEL | или аналогичная |
| Параметр | Показатель |
|---|---|
| Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм | 2 500, 3 000, 3 500, 4 000 |
| Длина платформы с допустимой нагрузкой 10 000 кг (100 кН)*, мм | 2 500, 3 000, 3 500 |
| Ширина уравнительной платформы, мм | 2 000, 2 200 |
- Базовая
- Дополнительная
- Подготовка объекта
- Способы монтажа
- Конструктивные решения
Перед установкой уравнительной платформы с выдвижной аппарелью требуется подготовить приямки. Инструкция по этой работе есть в разделе «Документация».
Встроенный монтаж
Подвесной монтаж
Стандартная аппарель 500 мм. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины.
Аппарель 1 000 мм. Фаска 35 мм. Удлиненная, целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины в случаях, когда длины аппарели 500 мм недостаточно или для организации «теплого» дока в случае, когда ворота опускаются перед платформой, закрывая тепловой контур здания.
Аппарель сегментированная (3 сегмента). Фаска 35 мм. Исполняется с 3 сегментами. Выдвигаясь целиком, допускает возможность использования центрального, а также одного или двух боковых сегментов. Позволяет использовать платформу с автомобилями, имеющими ширину меньше стандартной. Доступна только для платформ грузоподъемностью 6 000 кг.
Аппарель сегментированная (5 сегментов). Фаска 35 мм. Исполняется с 5 сегментами. Выдвигаясь целиком, допускает возможность использования центрального, а также от одного до четырех боковых сегментов. Позволяет использовать платформу с автомобилями, имеющими ширину меньше стандартной. Доступна только для платформ грузоподъемностью 6 000 кг.
Клинообразная аппарель. Фаска 35 мм. Целиковая, без сегментов. Используется в случаях, когда автомобиль припаркован не точно по центру дока, позволяя избежать повреждений автомобиля, а также для работы с автомобилями разной ширины.
Аппарель без подгиба. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины, в случае использования погрузчиков с низким и очень низким клиренсом.
- Для обеспечения надежной и бесперебойной работы уравнительной платформы рекомендуется регулярно проводить ее технический осмотр и обслуживание.
- Во время управления уравнительной платформой следите, чтобы в зоне работы не находились люди и грузы.
- Во время работы уравнительной платформы, ворота должны быть полностью открыты.
- Убедитесь, что автомобиль припарковался в правильном положении. При наличии риска движения автомобиля, зафиксируйте колеса при помощи стопоров колес.
- Перед погрузкой/разгрузкой убедитесь, что аппарель по всей ширине лежит в кузове автомобиля. Минимальное расстояние захода аппарели в кузов автомобиля — 100 мм.
- Блок управления должен располагаться таким образом, чтобы оператор всегда мог контролировать процесс погрузки/разгрузки.
- Для стандартных погрузчиков c надувными колесами допускается использование уравнительных платформ с точечной нагрузкой 1,3 Н/мм².
- Для погрузочной техники, имеющей высокую точечную нагрузку, такие как электрические штабелеры / перевозчики поддонов / ричтраки / сборщики заказов на полиуретановых колесах обязательно использование платформ с точечной нагрузкой 6,5 Н/мм².
