Готовые решения панорамных ворот
- Панорамные без нижней направляющей

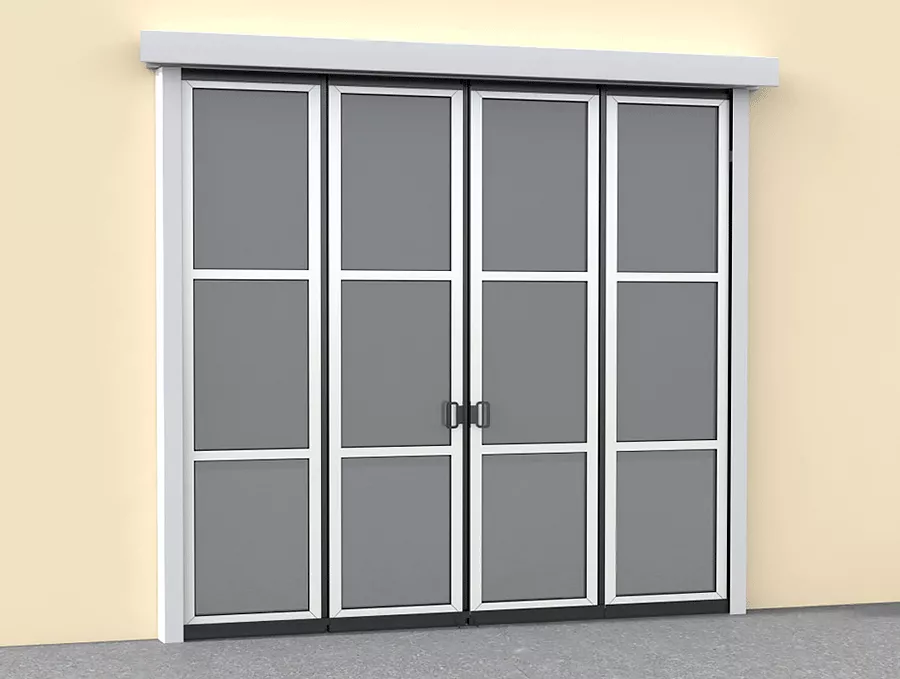

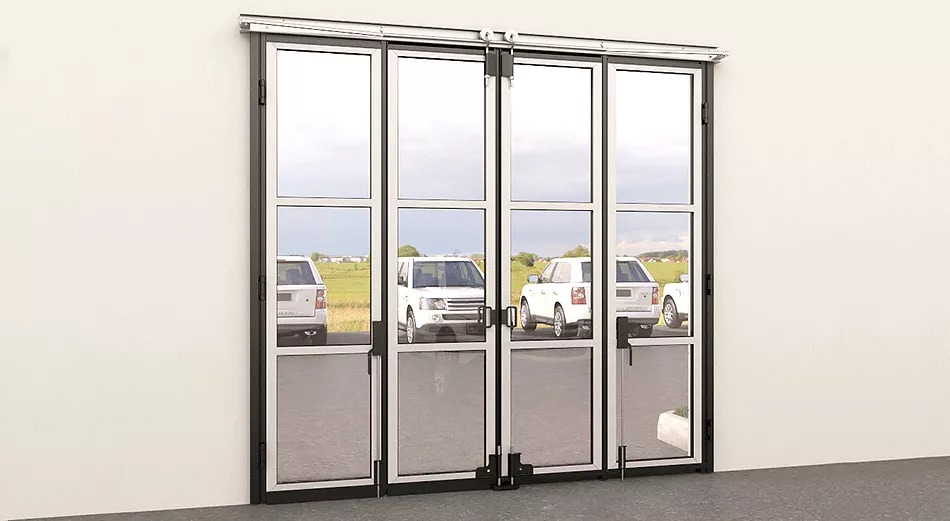

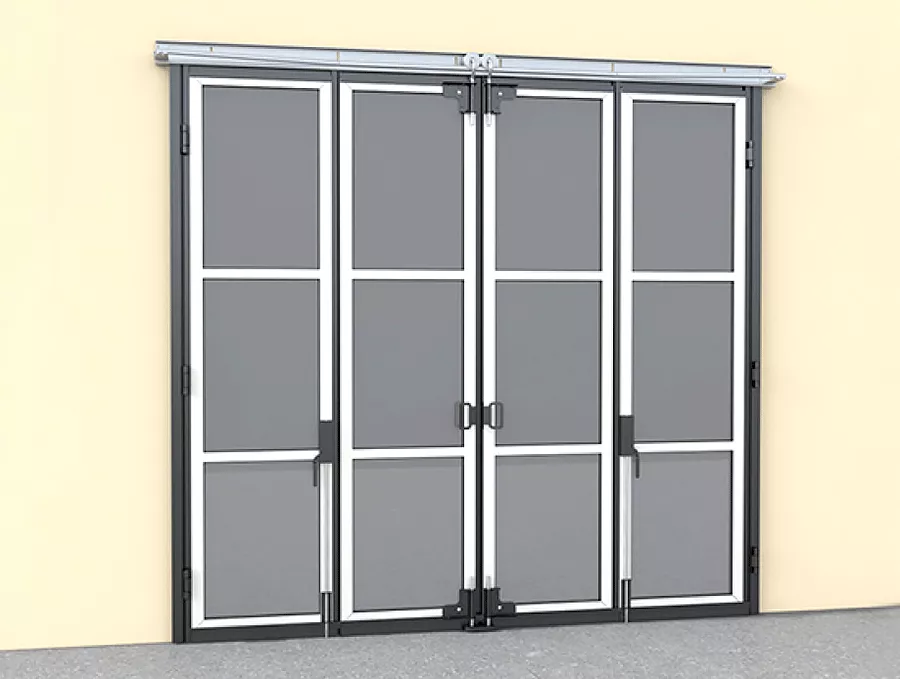

Для здания с широким проемом и стеклянным фасадом идеально подойдут панорамные складные ворота без нижней направляющей. Конструкция изготовливается из ударопрочного оргстекла либо поликарбоната, которую разрушить случайным ударом практически невозможно. Полотно обеспечивает эффективное энерго- и теплосбережение.
Конструктивные требования: ширина - 2000-9000 мм., высота - 2000-6000 мм.
Область использования:
- автосалоны;
- офисные строения;
- выставочные центры и прочее.

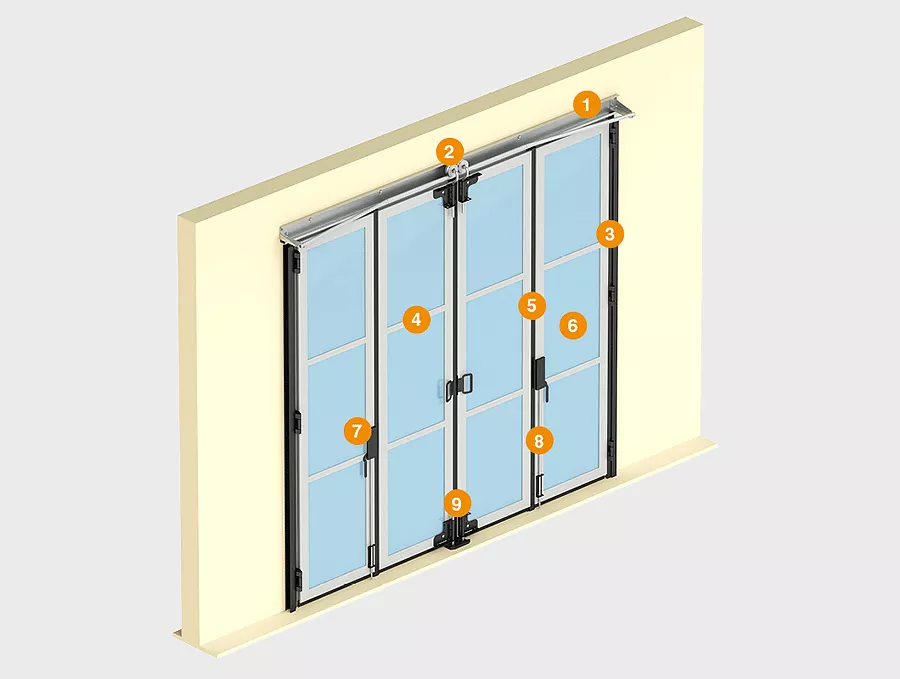

Конструкция панорамных складных ворот без нижней направляющей

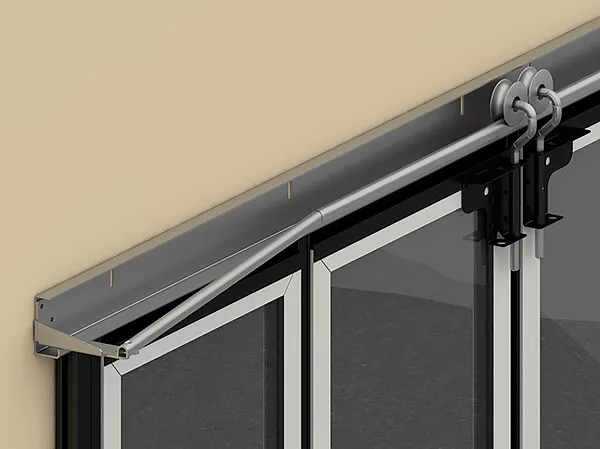

- Отклоняющая балка.
- Стальная роликовая опора.
- Стойка крепления полотна.
- Промежуточный алюминиевый профиль.

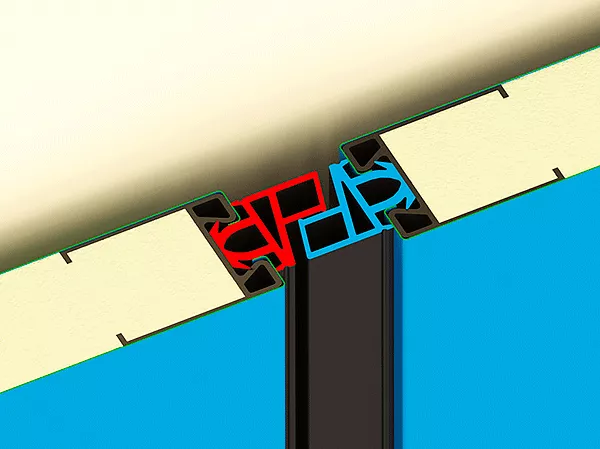

- Шиповой уплотнитель.
- Оргстекло, сотовый поликарбонат или сэндвич-панель.
- Вертикальная ригельная задвижка.
- Основной алюминиевый профиль.
Дизайн панорамных складных ворот
- Поверхности
- Цвета
Гладкая (внешняя)
RAL 9003 белый
RAL 8014 коричневый
RAL 5005 синий
RAL 6005 зеленый
RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый
RAL 7004 серый
Нестандартный цвет по карте RAL
Характеристики панорамных складных ворот без нижней направляющей
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Воздухонепроницаемость по ГОСТ 26602.2-99, Па | 50 | |
| Водонепроницаемость по ГОСТ 26602.2-99, Па | 50 | |
| Сопротивление ветровой нагрузке, Па, класс по ГОСТ 26602.5-2001 | 480 (класс Г) |
|
| Приведенное сопротивление теплопередаче, м² * °С/Вт | 0,65 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | минимальное количество циклов открытия/закрытия, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
| Вес полотна ворот, кг/м² | 25 | |
| Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) |
|
| Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно воспламеняемые) |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 2 000 до 9 000 |
| Высота проема, мм | от 2 000 до 6 000 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 150 до 540 |
| Упаковка в дерево | Характеристика упаковки |
|---|---|
| Состав | пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | зависит от длины панелей |
| Ширина, мм | ширина панелей + 150 мм |
| Высота, мм | зависит от количества панелей |
Комплектация панорамных складных ворот без нижней направляющей
- Базовая
Щеточный уплотнитель. Крепится по краям полотна и обеспечивает герметизацию помещения при закрытии ворот.
Ригельная задвижка. Предназначена для запирания ворот изнутри помещения для предотвращения их свободного открытия.
Центральный ловитель. Предназначен для повышения устойчивости конструкции.
Монтаж панорамных складных ворот без нижней направляющей
- Подготовка
- Способы
Необходимые замеры осуществляют внутри помещения. Каждая величина измеряется минимум в 3-х точках.
• высота от пола до верхней части проема (H);
• расстояние между краями краем проема (B);
• высота от верней части проема до потолка (притолока) - не менее 350 мм (h);
• расстояние от проема до препятствия (b1/b2).
• глубина помещения (L).
Особое внимание!
• итоговый размер Н и В - наибольшая величина;
• итоговый размер h, b1,b2, L - наименьшая величина.
На внутренней стороне стены. Актуально, если позволяют параметры проема. Направляющие и механизм привода надежно защищены и спрятаны от посторонних лиц.
На внешней стороне стены. Используются при наличии дефицита свободного пространства внутри помещения либо проем не соответствует требованиям внутренней установке.
Условия эксплуатации панорамных складных ворот без нижней направляющей
- периодически осуществлять осмотр и обслуживание для сохранения внешнего вида и увеличения срока эксплуатации;

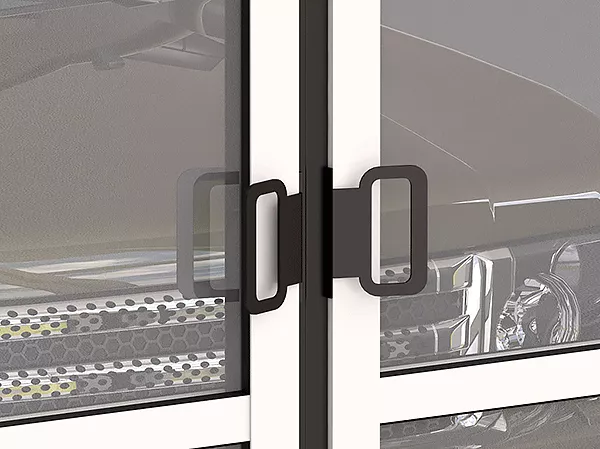

- для ручного открытия/закрытия ворот используйте только ручку;
- избегайте ударов по воротам, не создавайте препятствий для их свободного открытия/закрытия;
- держите в чистоте ролики и направляющие;
- не допускайте нахождения человека либо посторонних предметов в проеме во время движения ворот.
