- Противопожарные секционные ворота
Надежная конструкция, которая обеспечивает защиту от распространения огня, предоставляя дополнительные минуты для организации спокойной эвакуации людей и личных вещей. Заказать изделие можно в Егорьевске. Полностью соответствует классам огнестойкости EI60.

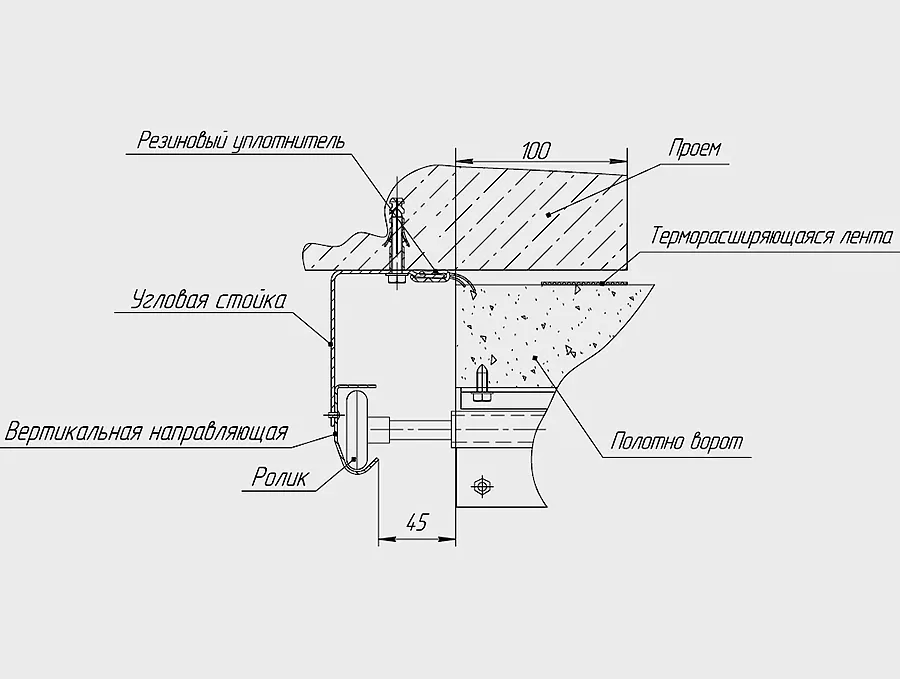

Благодаря наполнителю из минеральной ваты, установке специальных профилей и терморасширяющейся ленты, ворота обладают повышенной огнестойкостью. А лента, расширяющаяся под воздействием повышенных температур, надежно герметизируем проемы.
Технология открытия дверей вверх обеспечивает экономию пространства в помещении. Размер притолоки роли не играет, за счет большого модельного ряда.
В конструкцию ворот входят механизмы, призванные защищать устройство от разрыва троса либо обрыва пружины, что делает эксплуатацию изделия безопасной.
У нас собственное производство, позволяющее создавать нестандартные конструкции, требующиеся на специфические производства и места установки.
Секционные ворота менее тяжелые по сравнению “собратьями”. Они имеют более проработанную тепло- и шумоизоляцию, защиту от несанкционированного проникновения.
Наши противопожарные секционные ворота полностью соответствуют всем нормам и стандартам качества. К изделию прилагаются соответствующие документы и протоколы. Для автоматизации работы можно установить специальный электропривод, который в случае сигнала пожарной сигнализации переводит ворота в режим “Закрыто”.

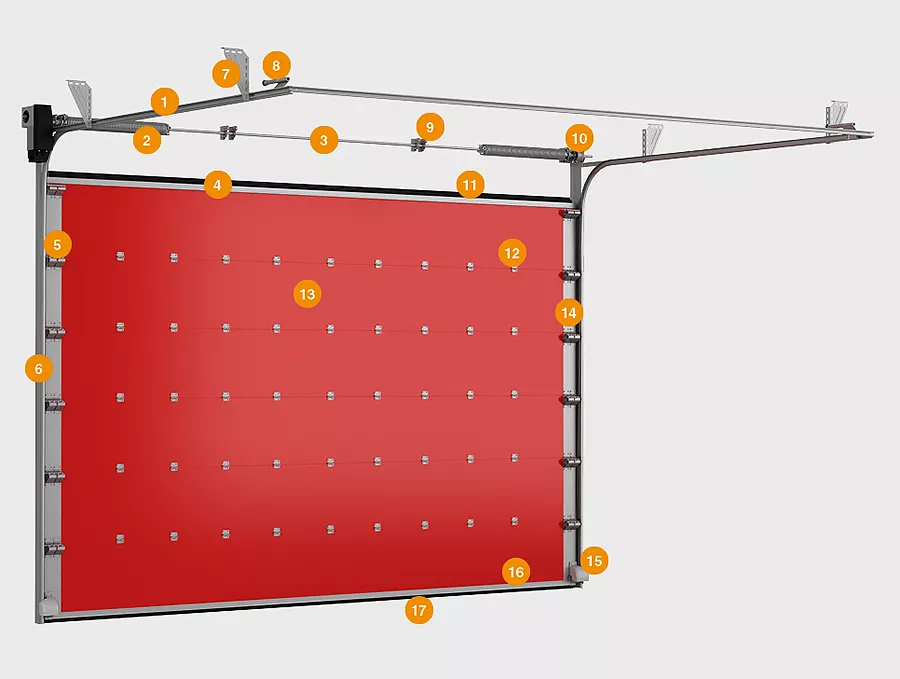

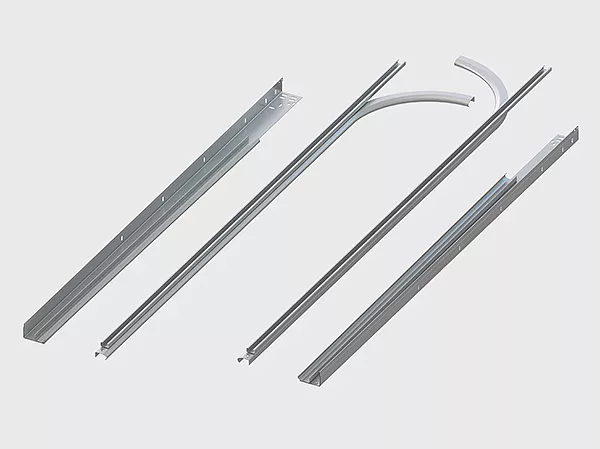

- Направляющая для полотна ворот

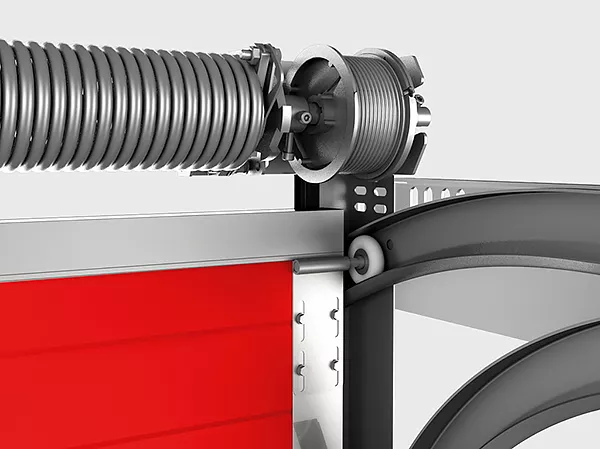

- Торсионный механизм
- Вал
- Верхний профиль
- Боковая опора с роликом
- Угловые стойки
- Кронштейн крепления горизонтальных направляющих к потолку
- Амортизатор

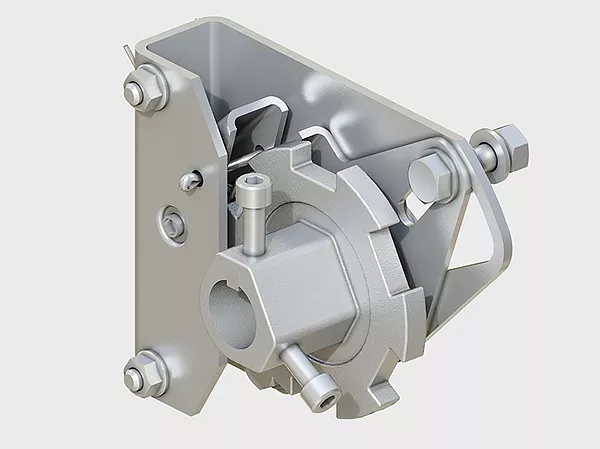

- Устройство защиты от обрыва пружины
- Барабан
- Верхний уплотнитель
- Петля
- Полотно ворот из сэндвич-панелей
- Боковая крышка

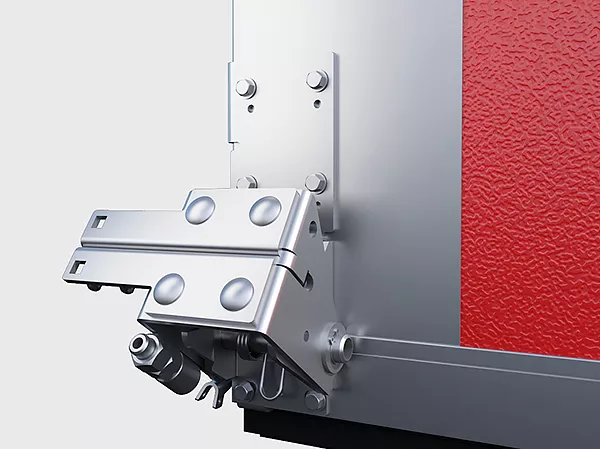

- Кронштейн с устройством защиты от обрыва троса
- Нижний профиль
- Нижний уплотнитель
- Технические
- Размеры
- Размеры проема
- Упаковка
Параметр | Значение |
---|---|
Предел огнестойкости, мин | не менее 60 |
Приведенное сопротивление теплопередаче, м² * °С/Вт | не менее 0,4–0,8 |
Ресурс, циклов | 20 000 |
Звукоизоляция, дБ, класс (ГОСТ 31174) | до 20 |
Вес полотна, кг/м² | 22 |
Усилие ручного открывания и закрывания, Н, не более | не более 300 |
Параметр | Показатель |
---|---|
Ширина проема, мм | от 2 000 до 6 000 * |
Высота проема, мм | от 2 000 до 6 000 * |
Притолока, мм | от 650 |
Пристенки, мм | от 300 |
Глубина помещения, мм | высота проема + 700 |
* Размеры от 5 000 мм по ширине и высоте требуют дополнительного согласования с конструктором. |
- —
- 2000
- 2100
- 2200
- 2300
- 2400
- 2500
- 2600
- 2700
- 2800
- 2900
- 3000
- 3100
- 3200
- 3300
- 3400
- 3500
- 3600
- 3700
- 3800
- 3900
- 4000
- 4100
- 4200
- 4300
- 4400
- 4500
- 4600
- 4700
- 4800
- 4900
- 5000
- 5100
- 5200
- 5300
- 5400
- 5500
- 5600
- 5700
- 5800
- 5900
- 6000
- 6500
Упаковка в картон | Характеристики упаковки |
---|---|
Описание | упаковка направляющих ворот представляет собой 2 слоя картона, обернутого с перехлестом не менее 100 мм на стыке листов картона; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании |
Состав | картон пятислойный, стретч-пленка, скотч с логотипом |
Длина, мм | от 2 000 до 6 000 |
Упаковка в пузырчатую пленку | Характеристики упаковки |
---|---|
Описание | панели ворот складывают вместе, при этом между панелями прокладывают пенопластовые блоки толщиной 50 мм, по торцам панелей устанавливают пенопластовые блоки толщиной 80 мм для защиты от возможных ударов при транспортировании, фиксируют их скотчем; обматывают панели воздушно-пузырчатой пленкой по всей длине; по торцам панелей пленку загибают по схеме «конверт», стыки заклеивают скотчем |
Длина, мм | от 2 000 до 6 000 |
Ширина, мм | 590 |
Высота, мм | от 300 до 500 |
Количество в упаковке | от 3 до 5 |
Упаковка в дерево | Характеристики упаковки |
---|---|
Описание | собирают поддон из деревянных брусков при помощи универсальных шурупов по дереву с потайной головкой; шаг поперечных брусков должен равняться 1500 мм; укладывают на собранный поддон пенопластовые блоки толщиной 25–50 мм |
Длина, мм | 2 000 |
Ширина, мм | 1 100 |
Высота, мм | подбирается по месту |
- Базовая
- Дополнительная
- Подготовка объекта
- Способы монтажа
- Основные размеры
- Конструктивные решения

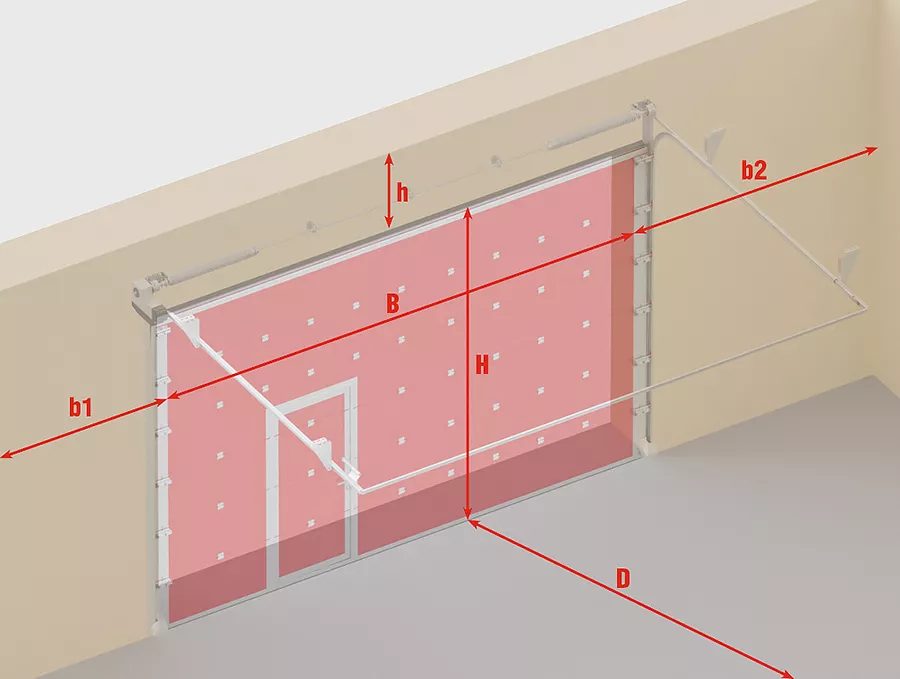

Перед началом монтажа необходимо произвести правильные замеры, которые производятся в 3 точках, чтобы обеспечить точность.
• max высота проема (H);
• max высота проема (B);
• притолока (h);
• min расстояние между краями проема до ближайшего препятствия (b1, b2);
• расстояние от края проема до внутренней стены (D).
Панели противопожарных секционных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающим профилем. Они обладают повышенными жароустойчивыми и огнеупорными свойствами, также устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды.
Конструкция панели:
- Гипсокартон
- Минераловатная прослойка плотностью 130 кг/м³
- Стальной лист толщиной 0,5 мм
- Усиливающий профиль под петли (предотвращает разбалтывание петель и повышает взломоустойчивость)
Высокий подъем, вал снизу
Усл. обозначение, наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h ≥ 1 650 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | 1 330 ≤ HL ≤ h − 150 |
A, мм Высота угловой стойки | H + HL |
Ab, мм Высота оси вала и барабана | H−+ 400...600 + 280 (монтаж на трубе); H + 1 203 (октагональный вал) |
A1, мм Высота вертикальной направляющей | A − 580 |
A2, мм Высота горизонтальной направляющей | A − 53 |
E, мм Длина горизонтальных направляющих | H − НL + 470...900 |
B1, мм Координата промежуточной точки крепления направляющих к потолку | E / 2 |
S, мм Минимальное боковое пространство | 300 |
Q, мм Зона расположения привода на вал | 450 |
Высокий подъем
Усл. обозначение, Наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h ≥ 750 |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | h − 370 |
A, мм Высота угловой стойки | H + HL |
Ab, мм Высота оси вала и барабана | A + 86 / 97 |
A1, мм Высота вертикальной направляющей | A − 580 |
A2, мм Высота горизонтальной направляющей | A − 53 |
E, мм Длина горизонтальных направляющих | H − НL + 470...900 |
B1, мм Координата промежуточной точки крепления направляющих к потолку | E / 2 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 300 |
Q, мм Зона расположения привода на вал | 450 |
Наклонный высокий подъем
Усл. обозначение, наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | 700 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
A, мм Высота угловой стойки | H + HL + 15...749 |
Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
A1, мм Высота вертикальной направляющей | Н + HL − 330...580 |
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал) | зависит от угла α° |
B1, мм Координата промежуточной точки крепления направляющих к потолку | A3/2 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 300 |
α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Q, мм Зона расположения привода на вал | 450 |

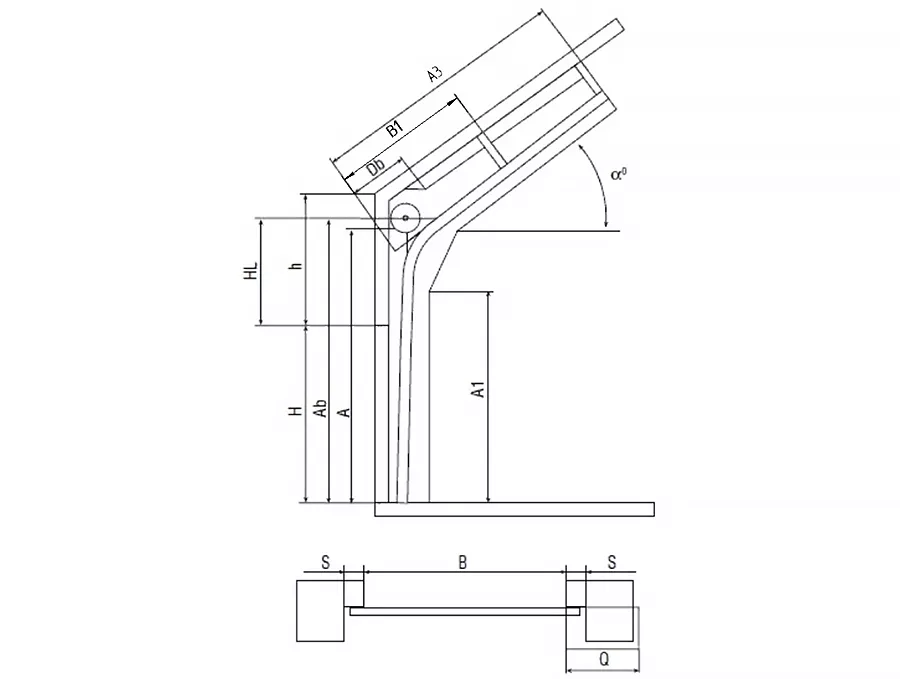

Стандартный наклонный подъем
Усл. обозначение, наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h > 650 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 250...985 |
Ab, мм Высота оси вала и барабана | А + 86/97 |
A1, мм Высота вертикальной направляющей | Н − 445 |
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал) | зависит от угла α° |
B1, мм Координата промежуточной точки крепления направляющих к потолку | A3/2 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 300 |
α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Q, мм Зона расположения привода на вал | 450 |
Стандартный подъем
Усл. обозначение, Наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h ≥ 650 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 425 |
Ab, мм Высота оси вала и барабана | А + 166 |
A1, мм Высота вертикальной направляющей | A − 580 |
A2, мм Высота горизонтальной направляющей | A − 110 |
E, мм Длина горизонтальных направляющих | H + 479 |
B1, мм Координата промежуточной точки крепления направляющих к потолку | E / 2 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 300 |
Q, мм Зона расположения привода на вал | 450 |

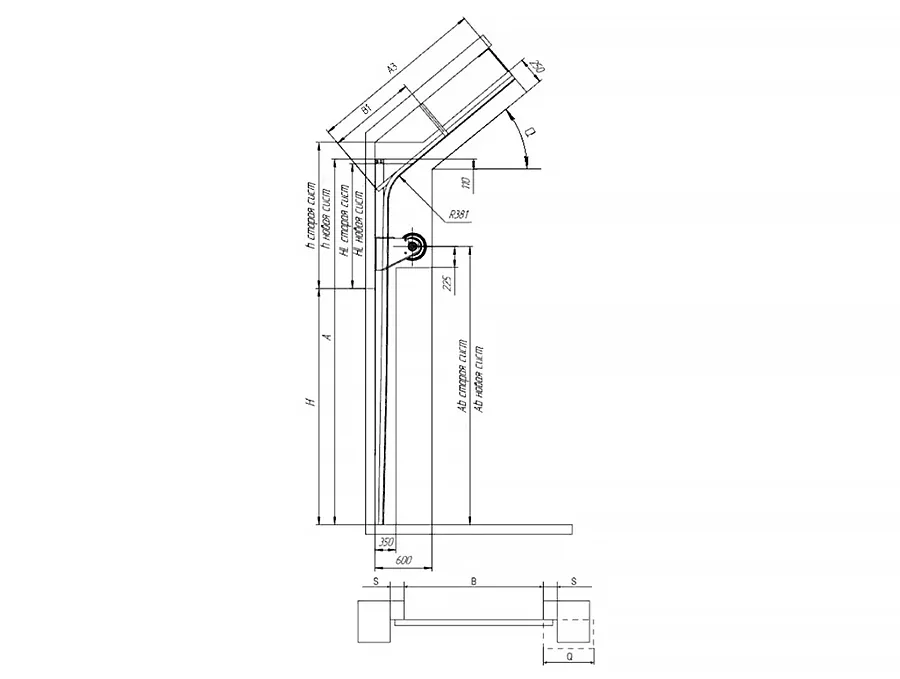

Высокий наклонный подъем вал снизу
Усл. обозначение, Наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h > 1 750 — старая система; h > 2 440 — новая система |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | HL ≥ 1 330 — старая система; HL ≥ 2 020 — новая система |
A, мм Высота угловой стойки | H + HL + 235 |
Ab, мм Высота оси вала и барабана | H + 680 — старая система; H + 1 370 — новая система |
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал) | H + 800...1 000 |
B1, мм Координата промежуточной точки крепления направляющих к потолку | A3/2 |
S, мм Минимальное боковое пространство | 300 |
Q, мм Зона расположения привода на вал | 450 |
α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Вертикальный подъем вал снизу
Усл. обозначение, наименование параметра |
Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | > H + 350 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | 2H + 200 |
Ab, мм Высота оси вала и барабана | H + 400...600 + 280 (монтаж на трубе); H + 1 203 (октагональный вал) |
S, мм Минимальное боковое пространство | 300 |
Q, мм Зона расположения привода на вал | 450 |
Вопрос-ответ
EI 60 и EI 90.
Класс огнестойкости (E): Он обозначает способность ворот сопротивляться проникновению пламени и газовой температуры.
Класс газотечения (I): Этот класс обозначает способность ворот предотвращать передачу горячих газов и продуктов горения через их структуру.
Конкретное время огнестойкости может различаться в зависимости от типа и класса противопожарных ворот или дверей. Обычно они имеют классификацию, такую как "E30" или "EI60", где "E" обозначает огнестойкость (fire resistance) и "30" или "60" указывают на время в минутах, в течение которого конструкция будет оставаться неповрежденной.
