Дорхан ISD03ALU Купить промышленные секционные ворота в Егорьевске

Готовые решения

Ворота промышленные секционные DoorHan ISD03ALU

белый RAL 9003, ISD03ALU, автоматическое, секционные

5505040.001

49545361

Цена:

5 505 040 руб.

4 954 536 руб.

Заказать

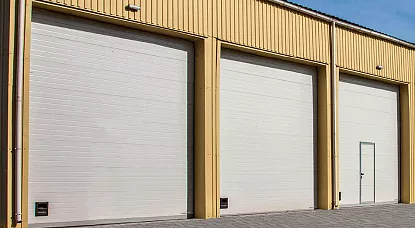

Ворота промышленные секционные из алюминиевых сэндвич панелей DoorHan ISD03

белый RAL 9003, ISD03ALU, секционные

1743784.001

1569405.61

Цена:

1 743 784 руб.

1 569 405.60 руб.

Заказать

Для перекрытия больших проемов промышленных объектов эффективно использовать промышленные секционные ворота модели ISD03ALU. Основная сфера применения – цех, склад, терминал и прочее. Предназначены для проемов шириной до 10 метров и высотой до 9,5 метров.

Ворота обладают повышенной прочностью и оснащены надежной системой безопасности. Абсолютно исключается воздействие коррозии и иной агрессивной среды. Можно установить электропривод для организации автоматического режима работы.

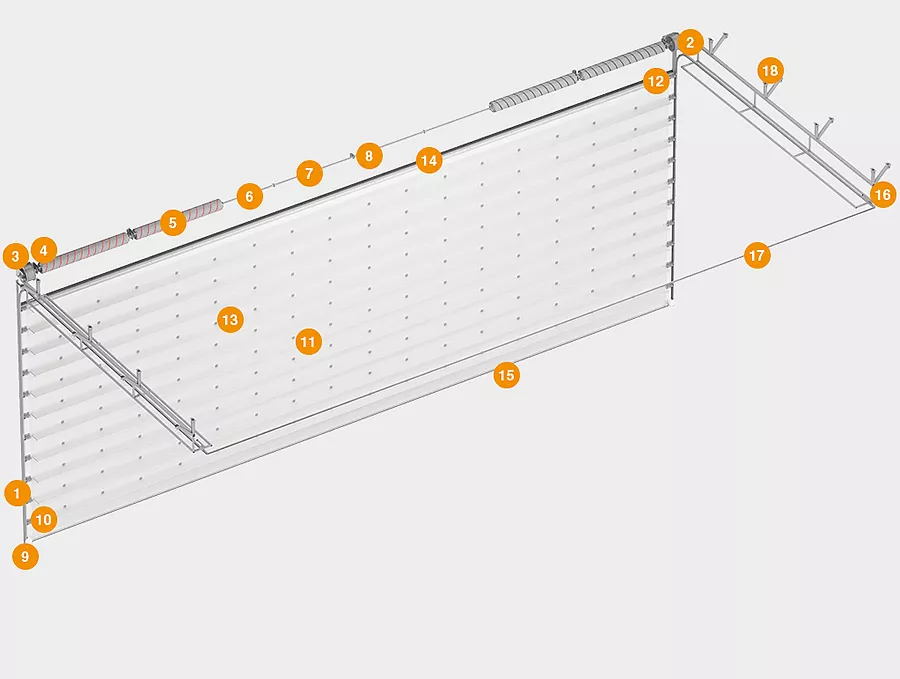

Конструкция секционных ворот ISD03ALU

Вертикальная направляющая в сборе
Горизонтальная направляющая
П-образный кронштейн и барабан
Устройство защиты от обрыва пружины
Балансирующий пружинный механизм (торсионная пружина)
Вал цилиндрический
Муфта соединительная
Внутренний опорный кронштейн
Устройство защиты от разрыва троса

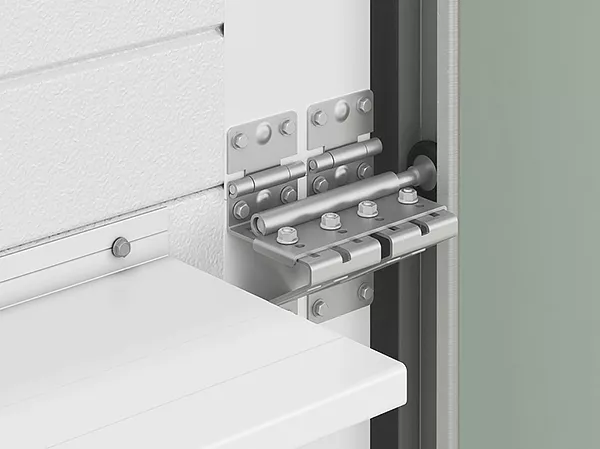

Боковая опора с держателем ролика
Внутренняя петля
Верхняя опора с держателем ролика
Усилительный алюминиевый профиль
Верхний профиль и уплотнитель
Нижний профиль и уплотнитель
Пружинный амортизатор
С-профиль
Силовая монтажная конструкция с системой захвата

Характеристики промышленных секционных ворот ISD03ALU

Параметр	Значение
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Безотказность, количество циклов открывания-закрывания, не менее	безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Усилие ручного открывания и закрывания, Н, не более	260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м² * ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	12,5

Параметр	Показатель
Высота проема, мм	от 2 000 до 9 500 (максимальная высота зависит от типа подъема)
Ширина проема, мм	от 2 000 до 10 000
Притолока, мм	от 150
Пристенки, мм	от 120

Упаковка в картон	Характеристики упаковки
Описание	система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	картон, пенопласт, стретч-пленка, скотч
Ширина, мм	упаковка щита — от 500 до 800
Высота, мм	упаковка щита — от 200 до 800
Длина, мм	упаковка щита — от 2 100 до 10 100
Вес брутто, кг	до 1 000
Количество в упаковке	упаковка щита — от 3 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.)

Комплектация секционных промышленных ворот ISD03ALU

Сэндвич-панели, выполненные из алюминия. Изделие толщиной в 40 мм. Полотно обладает профилем повышенной прочности, а также силовыми элементами, фиксирующие боковые опоры и петли.

Экструдированный алюминиевый профиль. Необходимая ширина проема – от 3500 мм. Увеличивает сопротивление ветровым нагрузкам.

Фурнитура щита. Сюда входят: крепежные элементы, петли, боковые опоры, верхние алюминиевые кронштейны.

Комплект направляющих и угловых стоек из стали. Толщина изделия – 1,5-2 мм. Имеется перфорация, облегчающая монтаж конструкции. Все элементы обладают высокой прочностью.

Торсионный механизм. Официально заявленное количество циклов – 25 000. Открытие/закрытие полотна происходит без дополнительных усилий, что увеличивает срок службы конструкции

Устройство защиты от обрыва троса. Внизу полотна находится кронштейн, блокирующий падание полотна при обрыве троса.

Устройство защиты от обрыва пружины. Позволяет заблокировать вал, тем самым предотвращает падение полотна.

Эргономичная ручка. Обеспечивает легкое и простое открытие/закрытие ворот;

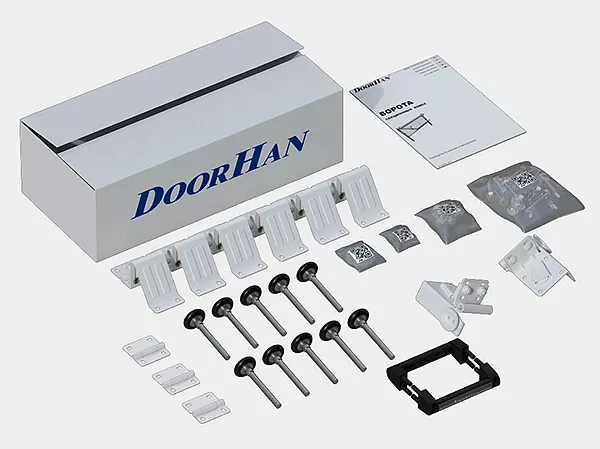

Комплектующие. Упакованы в специальную коробку, включая паспорт изделия и инструкцию по сборке.

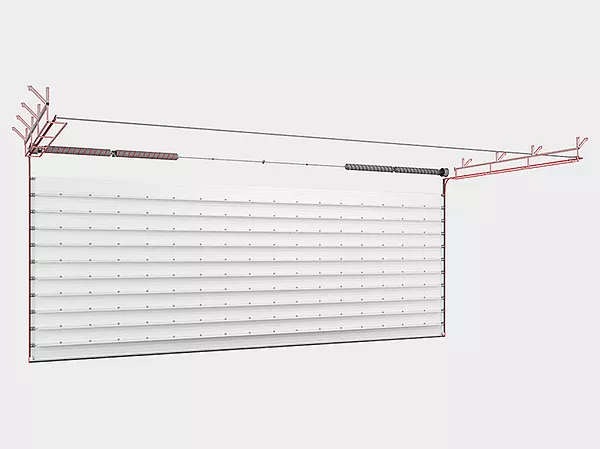

Силовая монтажная конструкция с системой захвата полотна. Дополнительная страховка от падения полотна. Дает жесткое горизонтальное положение направляющих во время динамических нагрузок.

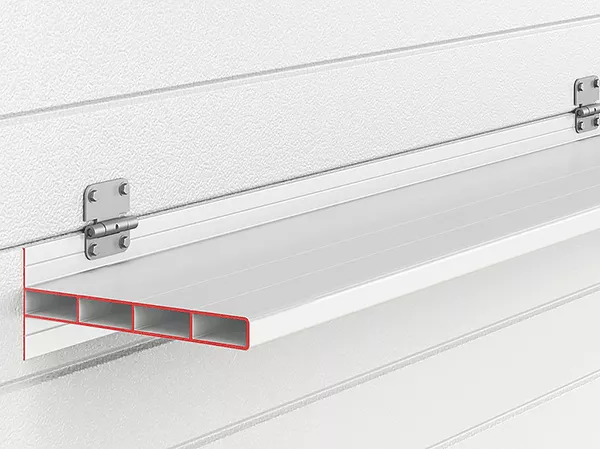

Окна. Бывают двух размеров 627 × 327 и 607 × 202 миллиметров. Плотно прилегают к полотну, что позволяет исключить промерзание или потерю тепла. Стильная черная окантовка добавляет всей конструкции ворот привлекательность.

Калитка с усовершенствованной конструкцией. Прочный и привлекательный элемент, обеспечивающей удобную эксплуатацию с возможность проходить сквозь ворота, не поднимая основное полотно.

Ручной цепной привод. Используется для ручного открытия или закрытия полотна. Эффективный способ предоставить доступ в помещение в любой ситуации.

Механическая задвижка. С ее помощью полотно запирается изнутри. Это простой и надежный аксессуар, с которым не возникает проблем в эксплуатации.

Механический замок. Используется для блокировки полотна в закрытом положении. Его можно использовать не только изнутри, но также со стороны улицы.

Торсионный механизм. Заводской запас ресурса — до 100 тысяч циклов.

Привод автоматизации с дополнительными системами безопасности. Превращает ворота с механическими управлением в удобную автоматическую конструкцию, работающую под контролем надежного автомата.

Монтаж промышленных секционных ворот ISD03ALU

Для осуществления замеров можно использовать обычную рулетку. Выполняется внутри помещения. Замер рекомендуется выполнять как минимум в 3-х точках:

• высота от нижней до верхней части проема (H);

• расстояние между краями проема (B);

• высота от верней части проема до потолка (верхняя перемычка) – не менее 150 мм (h);

• расстояние от проема до препятствия – не менее 120 мм (b1/b2).

• глубина помещения (L).

Особое внимание!

• итоговый размер Н и В – наибольшая величина;

• итоговый размер h, b1,b2, L – наименьшая величина.

Основные требования к объекту

• разрешенный перепад пола по все ширине проема – не более 10 мм.;

• пристенки и притолоки должны выдерживать монтажную плоскость;

• для установки направляющих необходимо монолитное и прочное основание. В случае отсутствия потребуется формирование проема металлическими изделиями или дополнительная окантовка.

Способ установки – накладной (направляющие монтируются на притолоку и пристенки внутри помещения)

Низкий подъем, барабан спереди

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А – 543
A2, мм Высота горизонтальной направляющей	А – 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	190 (без привода); 0...10 (с потолочным приводом)

Низкий подъем, барабан спереди (стандартный комплект направляющих RKTN)

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А – 552
A2, мм Высота горизонтальной направляющей	А – 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	245 (без привода); 40...60 (с потолочным приводом)

Низкий подъем, барабан сзади

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150; ≥ 160 (с потолочным приводом)
B, мм Ширина проема	B
A, мм Высота угловой стойки	при h > 170: H + 110; при 150 ≤ h ≤ 170: H + h – 60
Ab, мм Высота оси вала и барабана	при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h – 47
A1, мм Высота вертикальной направляющей	А – 543
A2, мм Высота горизонтальной направляющей	А – 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (без привода); 40...60 (с потолочным приводом)

Стандартный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165A + 97
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A – 580; R305: A – 490
A2, мм Высота горизонтальной направляющей	А – 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

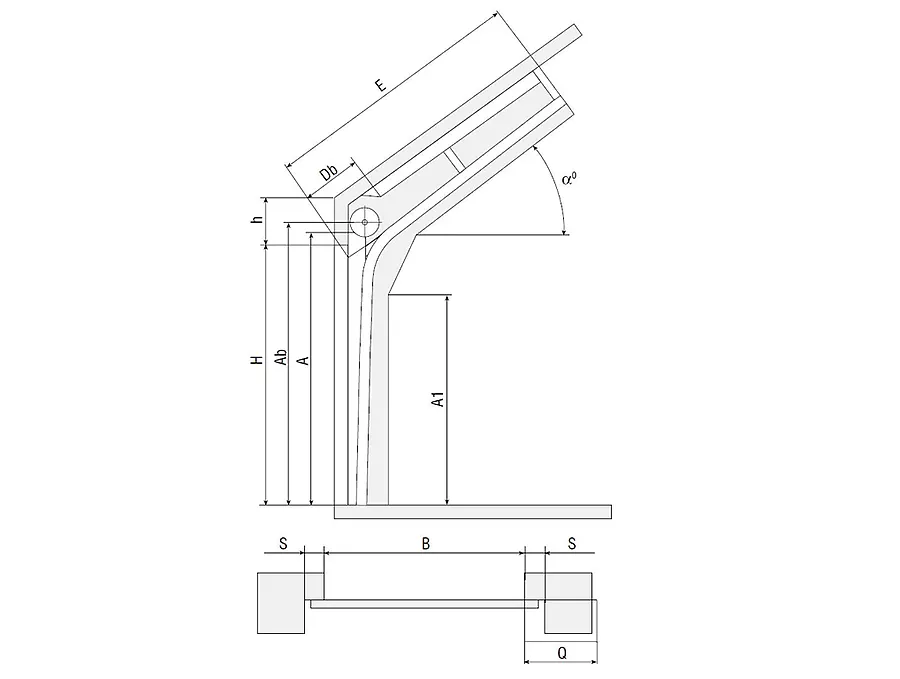

Стандартный наклонный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250...985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н – 300
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Высокий подъем

Усл. обозначения, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	по умолчанию h – 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А – 580
A2, мм Высота горизонтальной направляющей	А – 53
E, мм Длина горизонтальных направляющих	H – НL + 470...600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Высокий подъем, барабан снизу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	1 330 ≤ HL ≤ h – 150
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	H + 400...600 + 280
A1, мм Высота вертикальной направляющей	А – 580
A2, мм Высота горизонтальной направляющей	А – 53
E, мм Длина горизонтальных направляющих	H – НL + 470...600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	≥ 300
Q, мм Зона расположения привода на вал	≥ 500

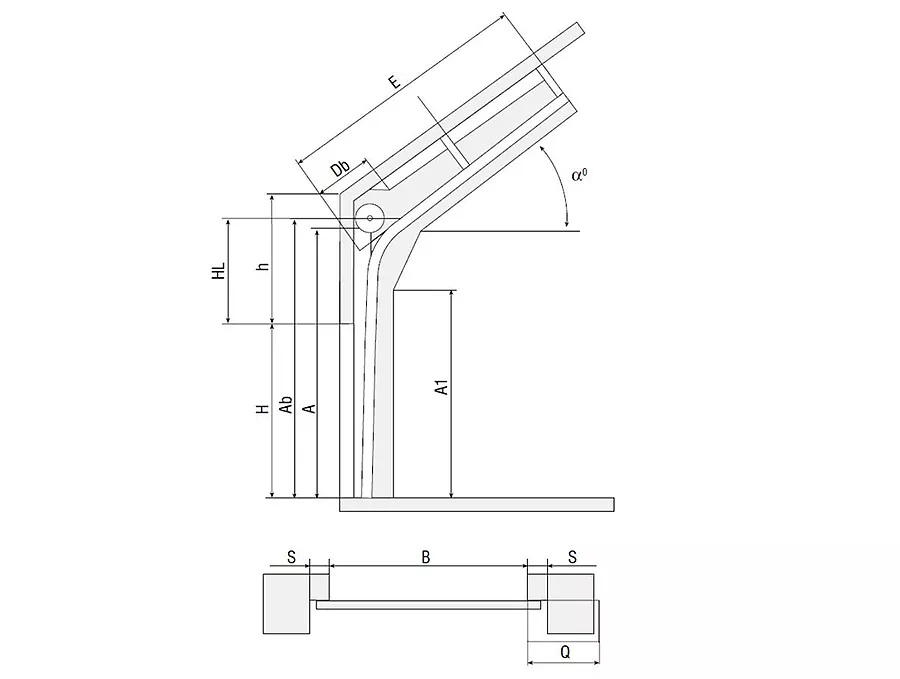

Наклонный высокий подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL – 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Наклонный высокий подъем, барабан снизу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	≥ 1 330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	Ab > H + 680
A1, мм Высота вертикальной направляющей	Н + HL – 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300 min
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	≥ 650

Вертикальный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> Н + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Вертикальный подъем, барабан снизу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> H + 120
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	H + 680
S, мм Минимальное боковое пространство	500 min
Q, мм Зона расположения привода на вал	≥ 650

Документация по промышленным секционным воротам ISD03ALU

Видео промышленных секционных ворот ISD03ALU

Поможем выбрать ворота

Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!

Телефон ^*

Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Для чего подходят промышленные секционные ворота?

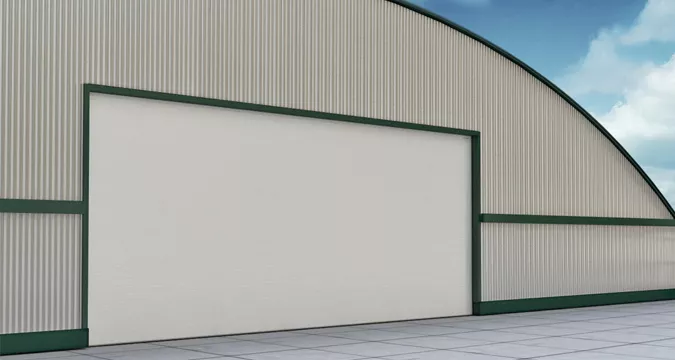

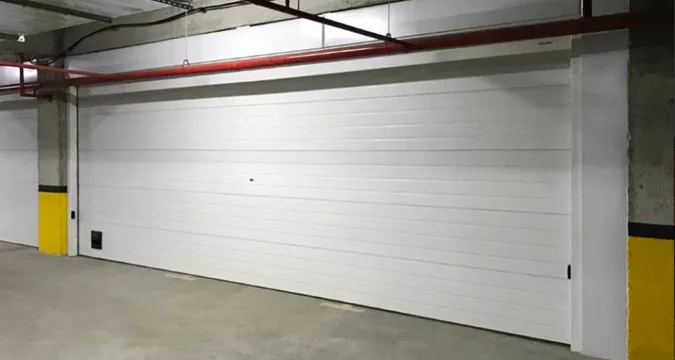

Область применения очень широкая: для склада, на СТО или мойку, для цеха или ангара, паркинга, производства и т. д.

Какие промышленные ворота лучше выбрать?

Выбор типа промышленных секционных ворот зависит от ширины проёма, системы балансировки, необходимости опций: калитки, коррозийной стойкости и др. Более подробно о сравнении промышленных ворот читайте в статье.

Как подготовить проем для промышленных ворот?

Стены, притолока и пол гаража должны быть в одной плоскости (по уровню), не закрыты коммуникациями. Боковые поверхности проема ворот должны быть вертикальными. Пол помещения, желательно, должен иметь окончательный уровень («ноль»), либо иметь отметку («чистовая отделка»). Подробнее читайте в статье.

Какой должен быть размер проема для промышленных ворот?

Проем может быть абсолютно любого размера, т. к. ворота изготавливаются по вашему индивидуальному размеру.

На сколько уменьшатся высота и ширина проема после установки секционных ворот?

После монтажа ширина проема уменьшится на 10 мм за счет выступа боковых уплотнителей, а высота проема зависит уже от выбранного типа подъема и типа управления.

Какими системами защиты оборудованы ворота?

В базовой комплектации ворота оборудованы системами защиты от обрыва троса и устройствами защиты от разрыва пружин.

Насколько крепки от взломов секционные ворота?

Безопасность и надежность секционных ворот от несанкционированного проникновения не вызывает сомнений. В ручном режиме для запирания используются наружный ригельный замок и металлическая задвижка изнутри гаража. В случае автоматических ворот электропривод служит надежным запирающим устройством.

Насколько безопасны ворота?

Системы защиты от обрыва троса и обрыва пружины предотвращают падение полотна в нештатных ситуациях. Конструкция сэндвич-панелей предусматривает систему защиты от защемления пальцев, так что секционные ворота безопасны даже для маленьких детей, а благодаря наличию дополнительной системы фотоэлементов, проём контролируется на наличие препятствий.

Можно ли установить автоматику через некоторое время после установки ворот?

Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.

Как открыть автоматические ворота, если пропало электричество?

В случае отключения электроэнергии ворота остаются в запертом состоянии. Их можно поднять изнутри гаража вручную, используя ручной аварийный расцепитель, а в случае отсутствия дополнительного входа в гараж необходимо установить наружный аварийный расцепитель, с помощью которого можно разблокировать ворота и поднять их вручную.

Допустимо ли применение ворот в помещениях с повышенной влажностью?

Да. В данном случае рекомендуется использовать антикоррозионный пакет.

Где можно купить секционные промышленные ворота?

Вы можете осуществить заказ из любой точки России. Наш специалист приедет и детально проконсультирует по всем воросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.

Возможно ли увеличить ресурс торсиона?

Да, возможно до 100 000 циклов.

Персональное предложение

Свяжитесь с нами, и ваш личный менеджер из компании ТЕХНОГРАД будет сопровождать вас до дня установки,
а затем останется на связи для вопросов, связанных с гарантийным и постгарантийным обслуживанием.

Телефон ^*

Промышленные секционные ворота Дорхан ISD03ALU

Готовые решения

Вопрос-ответ
